导入CAD高程点至Revit
在建筑和工程设计领域中，CAD（计算机辅助设计）软件与BIM（建筑信息建模）软件的结合使用为项目提供了更高的精确性和效率。Revit作为一种强大的BIM工具，广泛应用于建筑、结构和机电设计。而通过导入CAD中的高程点至Revit，可以实现地形的详细建模，从而提高设计的准确性。
首先，确保你拥有需要导入的CAD文件。这些文件通常是.dwg格式，其中包含了地形的高程点数据。在开始之前，请将所有多余的数据清理掉，只保留必要的高程信息，以减少导入时的复杂性。
接下来，在Revit中打开一个新项目或现有项目，确保选择正确的单位设置以匹配CAD文件的单位。然后，执行以下步骤导入CAD高程点：
1. 在“插入”选项卡中，选择“链接 CAD”或“导入 CAD”，具体选择视需保持CAD文件连接还是仅导入数据。
2. 浏览到你的CAD文件位置，选择它并检查导入选项。确认比例尺、单位和定位的设置正确无误。

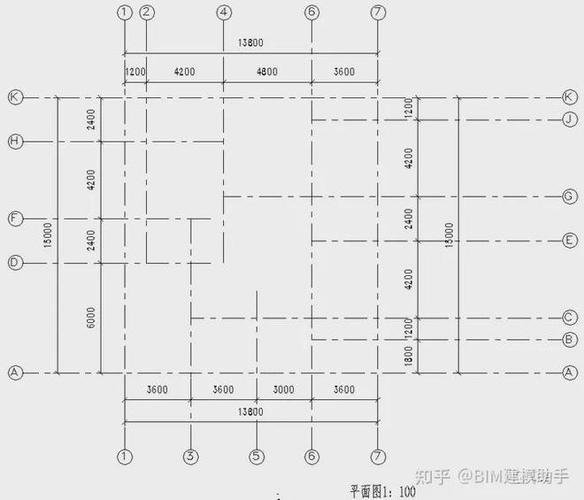

3. 点击“打开”后，CAD文件会被导入到Revit的视图中。在“平面视图”或“3D视图”中查看导入的内容以确保其在正确的位置和缩放比例。
导入高程点之后，为了在Revit中创建地形表面，你需要将这些点转换为地形。Revit提供了一种叫做“地形表面”（Toposurface）的工具来完成这一任务：
1. 在“质量和场地”选项卡下，找到并选择“地形表面”。
2. 使用“从导入实例创建”功能，选择之前导入的CAD文件。Revit会自动识别其中的点坐标。
3. 确认并调整任何需要的参数，然后点击“完成”。这将生成一个带有高程的三维地形模型。
通过这种方式，CAD中的高程点可以成功映射到Revit中，形成可视化的地形模型，使设计师能够更准确地进行后续设计。
