本文概述：在CAD设计过程中，标注弧长是一个重要的操作，它可以帮助设计人员准确地表达和交流图纸中的信息。本文将详细介绍如何在CAD中进行弧长标注，并分享一些简单实用的方法，帮助您提升工作效率。

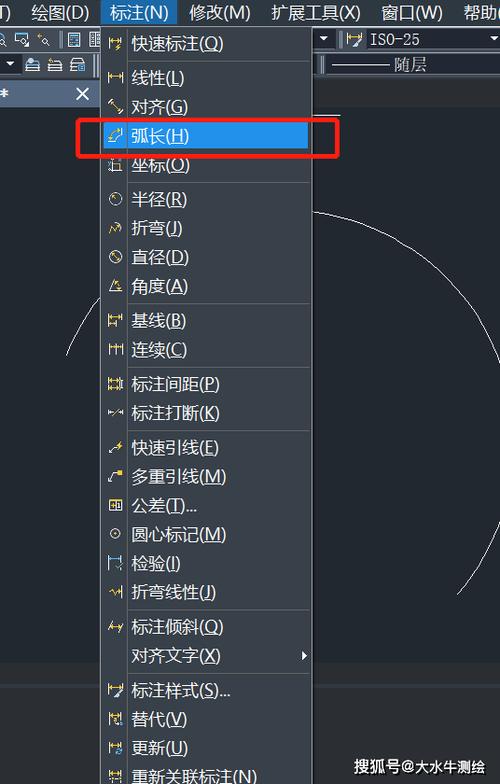

在计算机辅助设计（**CAD**）软件中，**弧长标注**是指对**圆弧**的实际长度进行标记和显示的过程。在许多工程绘图和建筑制图任务中，这是一项不可或缺的功能，因为它有助于确保各个组件的精确性和整体图纸的完整性。首先，我们需要了解CAD中提供的弧长标注工具。在大部分主流的CAD软件中，诸如AutoCAD、SolidWorks等，都提供了直接用于弧长标注的功能。这些功能通常位于尺寸标注工具栏目中，可以通过菜单或者快捷键调用。使用这些工具的一般步骤如下：1. **选择弧段**：在您的图纸中，找到需要进行标注的圆弧。确保该圆弧已经正确绘制，并且其他相关几何元素不会干扰到标注的清晰度。2. **激活标注工具**：打开CAD软件的标注工具栏。在大多数CAD软件中，这可以通过“标注”菜单进入，然后选择“弧长标注”选项。如果使用的是快捷键，可以查看软件的具体文档来学习对应的快捷方式。3. **设置样式**：在开始标注之前，您可能需要调整标注样式，以便适应当前图纸的标准和需求。检查标注文字的字体大小、箭头样式以及测量单位等，确保这些设置适合您的项目要求。4. **应用标注**：使用鼠标点击圆弧的边缘，从而指定该弧为标注对象。此时，软件会自动生成弧长数值并在选定位置显示。5. **调整位置**：一旦弧长标注生成，您可以点击并拖拽文本标签以便将其放置在合适的位置，避免与其他图形元素重叠。除了手动标注外，很多高级用户还使用脚本或程序化的方法在CAD中实现批量弧长标注。这对于处理复杂图纸或者重复性任务特别有效。在这种情况下，用户可以利用CAD软件的API接口编写自定义命令，实现自动化的标注过程。**注意事项**方面，用户在进行弧长标注时，应当特别注意以下几点：- 确保所有的标注都能够被轻松读取，尽量不要在图纸过于密集的区域进行弧长标注。- 校核标注数据的精确性。因为在某些情况下，软件可能由于输入误差或操作不当而导致错误的标注。- 使用合适的计算精度。在标注之前确认项目的技术要求，以适应不同的公差标准和测量精度。针对不同版本的CAD软件，以上提到的基本步骤可能略有不同。不同的软件公司可能会提供插件或者扩展包，以增强其标注功能。因此，建议用户根据自身所使用的软件版本，查阅相应的帮助文档以获取更多细节。总结而言，通过掌握弧长标注技能，设计人员不仅能提高自己的工作效率，还能确保**工程图纸**的整体专业性和可读性。在当前复杂多变的工程环境中，这是每个CAD操作者都应掌握的基础技能之一。希望通过本文的说明，您能够更好地理解和运用这一工具，为您的设计项目带来更多价值。
