本文概述：计算机辅助设计（CAD）是一种广泛用于各种工程和设计领域的强大工具，它可以帮助用户精确地绘制和设计对象。螺旋线作为一种常见的几何形状，在CAD中也可以轻松绘制。本文将详细介绍如何在CAD软件中绘制螺旋线的步骤和技巧。

在CAD软件中绘制出完美的

螺旋线

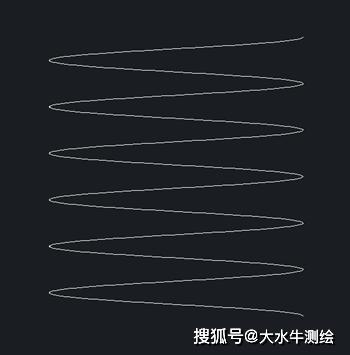

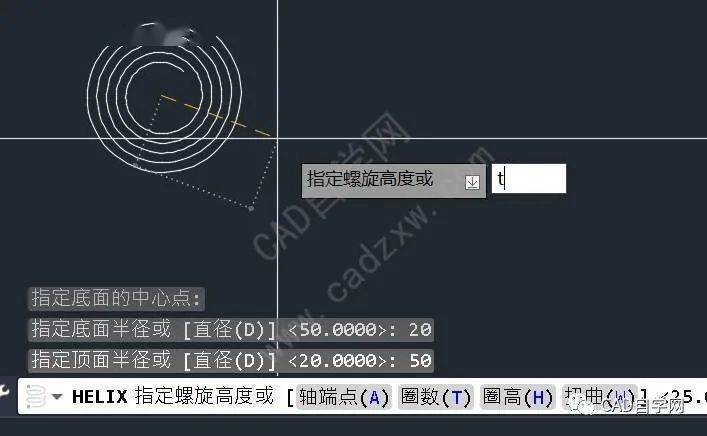

，首先需要理解什么是螺旋线。它是一种三维曲线，通常由一个固定点围绕着一个轴线以固定距离和角度递增来生成。螺旋线在许多地方有应用，比如在机械设计中的弹簧、建筑设计中的楼梯以及产品设计中的装饰元素。创建一条准确的螺旋线对设计项目的成功至关重要。绘制螺旋线的一般步骤如下：首先，确保你使用的是具有绘制三维图形功能的CAD软件，例如AutoCAD或SolidWorks。这些程序提供了专门的工具，可以通过输入参数自动生成螺旋线。确保你的软件已经更新，并且熟悉其中基本功能，这样可以更快地掌握绘制过程。接下来，我们将具体讲解绘制螺旋线的操作流程。在启动你的CAD软件后，选择新建项目，并设置适合你所要绘制物体的单位。然后，打开软件中的“草图”选项，有些软件可能称之为“绘图”或“平面设计”。这一过程使得我们可以开始在一个二维平面上设定基础参数。使用CAD内置的旋转工具，选择“螺旋”或“线螺旋”工具。这时，会显示一个参数对话框，让你设置螺旋线的属性。设置螺旋线时，最关键的几个参数包括：起始半径、结束半径、高度、圈数以及旋转方向等。1. **起始半径和结束半径**：这两个参数定义了螺旋线的初始和最终宽度。如果设计需要一个恒定半径的螺旋线，那么这两个值应相同。2. **高度**：这是螺旋线从起点到终点的垂直距离。在设计紧缩弹簧等物体时，高度参数尤为重要。3. **圈数**：这个参数决定了螺旋线围绕轴心旋转的次数。增加圈数会使螺旋看起来更密集，而减少圈数则使其显得稀松。4. **旋转方向**：旋转方向指示螺旋线是顺时针还是逆时针旋转。根据实际设计需求选择合适的方向。完成参数设定后，在画布上点击确认来生成螺旋线。如果需要调整，可以重新进入参数对话框进行修改直到满意为止。 为了增强螺旋线的视觉表现力，可以为它添加颜色、阴影及其他效果。在一些高级CAD软件中，还可以模拟物理条件下的变化，以便观察其在不同环境中的行为。例如，在SolidWorks中，你可以利用动画功能展示螺旋线在拉伸、压缩等状态下的变化。绘制完螺旋线之后，别忘记保存项目，这是设计工作的最后一步且非常重要。尽量选择软件自带的格式，以便将来能够继续编辑。此外，可以导出为通用格式如DWG或DXF，以便与其他平台或者合作伙伴共享。总之，CAD绘制螺旋线虽然需要一定的技术知识，但通过上述方法，相信你可以熟练地在CAD软件中进行创作。无论是在学习阶段还是实际工作中，掌握这些技巧都能让你的设计成果更加出色。随着技术的进步和设计要求的提高，不断尝试并展开创新，是每个设计师的必经之路。
