在CAD软件中使用块（Block）功能可以显著提高设计过程中的效率和一致性。通过将图形粘贴为块，用户能够创建具有标准化特性的对象，以便重复使用和共享。在本文中，我们将介绍如何在CAD环境中将图形粘贴为块的具体步骤，并解释这一过程的优势。

首先，我们需要明确什么是CAD中的“

块

”。块是一组可以作为一个单一对象进行操作的图形元素集合。在设计过程中，经常会出现多个地方需要重复使用相同的图形，例如建筑图中的门窗、家具或电气符号等。将这些常用的元素定义为块后，可以方便地插入到不同的位置，并保持统一的样式。为了将一个现有的图形转换为块，首先需要确保它是完整的。这意味着所有的线条和对象应当已经正确绘制，无需进一步编辑。一旦图形准备好，接下来就是执行“

块定义

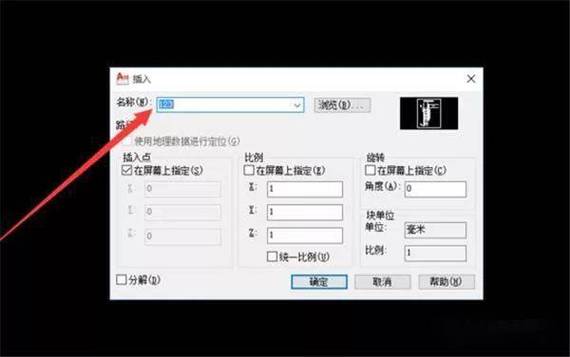

”的步骤。在CAD软件中，这通常可以通过调用“Block Definition”命令来实现。这个命令允许您选择想要包含在块内的对象。选择完成后，可以指定块的名称和插入点。插入点是一种参考用于定位块的位置，通常选择图形的一角或中心点以便于对齐。定义好块后，就可以随时插入到其他图纸中。要做到这一点，可以使用“Insert Block”命令。该命令不仅能让您选择最近创建的块，还能从其他文件中导入已有的块。通过合适的管理和命名策略，您可以建立一个丰富的块库，提高项目之间的可复用性。块的另一个重要功能是支持“

动态属性

”。这允许在插入块时，根据具体需求修改某些属性，如尺寸或方向。例如，在家具布局图中，通过调整动态属性，桌椅的尺寸可以迅速被重新配置，而无需再次绘制整个图形。此外，这种特性对于缩短设计时间和减少错误也是极其有利的。不仅如此，使用块还带来了数据管理方面的便利性。因为块在项目的多个实例中被引用和复用，所以只需修改一次，即可更新所有实例。这对于设计变更频繁或复杂的项目来说，是一个巨大优势。此外，当改变图形中块的定义时，CAD系统会自动更新所有引用该块的地方，使得变更更加高效。尤其是在多人合作的大型项目中，使用块能确保每位设计师正在使用相同的图形标准和规范，从而减少潜在的设计偏差。通过区分基本块与项目特定块，团队可以形成一个标准的设计语言，提高团队协作的效率和设计作品的一致性。然而，尽管块的优点众多，在实际使用中仍需注意一些问题。首先，要避免过度使用块导致的文件膨胀。如果一个块包括太多不必要的细节，可能会增加文件的大小，进而影响性能。因此，应该根据实际需要创建简洁有效的块。另外，在替换或删除块时，要确认工程项目中没有其他部分依赖于这些块，以免产生不必要的麻烦。总而言之，通过合理使用CAD中的块功能，可以大幅提升设计效率和质量。在将图形粘贴为块的过程中，理解块的运作机制、调整块的动态属性以及科学管理块库都是必不可少的实践。这不仅有助于当前项目的推进，也为未来的工作奠定了坚实的基础。通过不断总结和优化使用经验，设计师可以充分发挥CAD工具的潜力，为创造出更卓越的设计成果提供强大的技术支持。
