本文概述：在计算机辅助设计（CAD）软件中，输入和打印直径符号是工程和技术制图中的常见需求。为了确保图纸的准确性和专业性，了解如何在CAD环境中正确输入和打印直径符号至关重要。本文将详细介绍这些步骤以及相关技巧。

在CAD软件中，使用适当的符号对于清晰表达设计意图至关重要。尤其是在处理机械图纸或涉及圆形和圆柱形对象时，直径符号经常用于标注。这不仅提高了图纸的可读性，还避免了尺寸标注的歧义。那么，如何在CAD中正确地输入和打印这一符号呢？首先，我们需要了解在不同版本的CAD软件中，可能会有不同的方法来输入直径符号。不过，大多数现代CAD软件已经提供了内置的方法来实现这一点，这使得过程变得更加简单和高效。

常用方法：

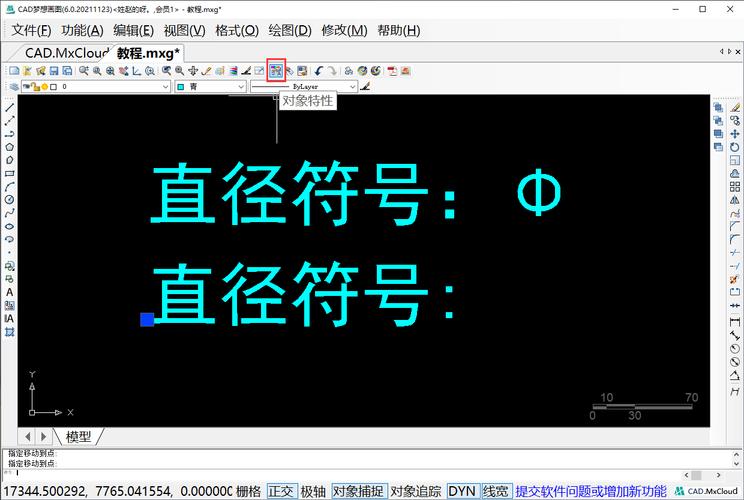

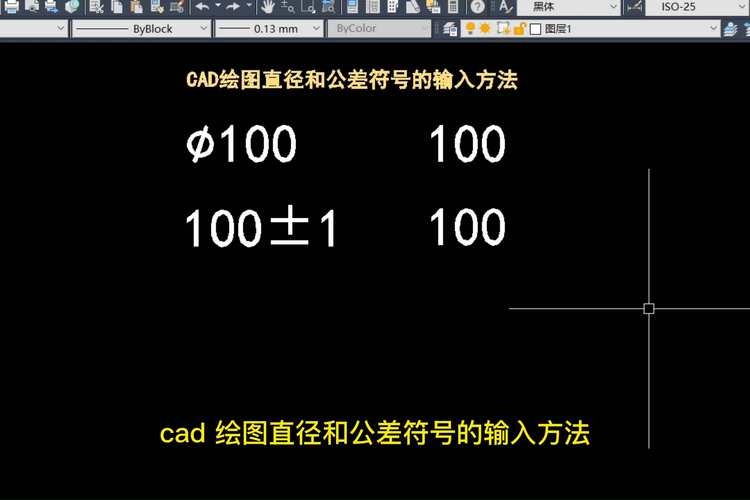

1. 使用快捷键：在许多CAD软件中，可以通过键入特定的快捷键来快速插入直径符号。例如，在AutoCAD中，你可以通过输入%%C实现。这种方法非常快速且易于记忆，对于需要频繁插入该符号的用户来说，是一种高效的解决方案。2. 字体代码：如果你知道所用字体支持的特定代码，也可以直接输入这些代码来得到直径符号。例如，采用标准的Unicode字符编码（如U+2205）也能达到相同的效果。然而，不同字体可能对这些代码的支持不一，因此使用此方法时应注意字体兼容性。3. 符号面板：一些CAD软件在其界面中提供了符号面板或特殊字符集。在这些面板中，可以通过点击来轻松插入诸如直径符号等特殊字符。这种方式特别适合那些不想记忆快捷键或代码的用户。

打印设置：

在正确输入直径符号后，保证它在打印输出中显示无误也十分重要。这涉及到打印设置的调整与测试，以确保最终图纸的专业性。1. 打印预览：在进行实际打印之前，始终建议使用软件提供的“打印预览”功能。这可以帮助你检查直径符号是否正确显示，并发现任何潜在的问题。2. 字体选择：确保你的打印机支持图纸上使用的所有字体。有些特殊字体可能需要安装额外的驱动程序或文件以确保打印机能够正确处理它们。3. 输出格式：考虑到直径符号和其他特殊字符的渲染，有时选择输出为PDF格式可能有助于保留其准确性。PDF通常能够更好地保存文本和符号的外观，而不受设备依赖性影响。

注意事项：

在CAD中工作时，了解直径符号的应用不仅限于如何输入和打印。还需考虑到其在数学计算和几何约束中的作用。理解这些应用场景有助于在整个设计过程中保持一致性和准确性。1. 标准化：不同国家和行业可能对符号的使用有不同的标准和规范。因此，务必熟悉并遵循所适用的标记标准，这样能确保图纸被广泛接受和理解。2. 兼容性：如果需要与其他CAD软件进行文件交换，确保符号的兼容性很重要。一些格式转换工具可能无法正确识别或转译特定符号，提前测试可改善合作效率。总之，掌握如何在CAD中输入和打印直径符号是提高工作效率和图纸质量必不可少的一步。无论是通过快捷键、符号面板还是其他方法，关键在于根据个人工作习惯选择最有效的方式。同时，注意打印兼容性和标准化问题也是确保图纸精确解读的重要环节。
