本文将详细探讨在CAD软件中如何单独移动标注数字的过程。这一操作对于那些需要进行复杂设计或精确布局的用户尤其有用。通过掌握这一技巧，用户可以提高图纸的可读性和专业程度，从而更好地展示项目的细节。

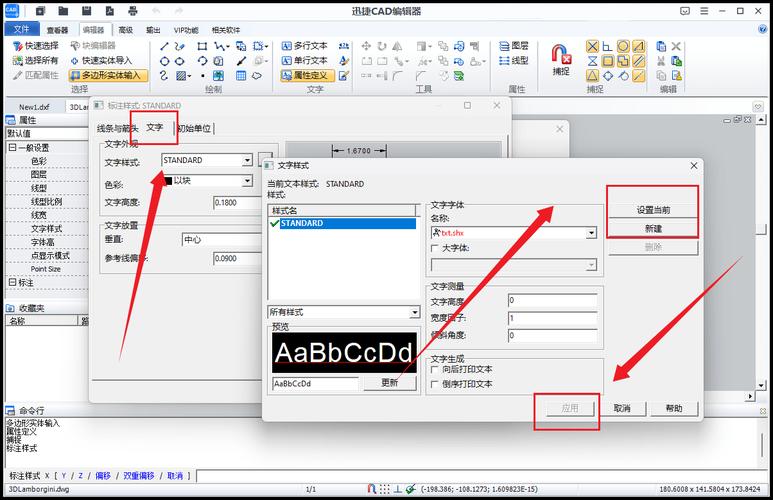

在使用计算机辅助设计（*CAD*）软件绘制工程图时，标注是不可或缺的一部分。它不仅帮助我们清晰传达设计意图，而且还确保其他团队成员和客户能够准确理解图纸。然而，在某些情况下，出于美观或技术原因，我们可能需要单独调整标注数字的位置。首先，我们需要了解为什么会有这样的需求。在设计过程中，标注的默认位置通常是自动生成的，旨在保持与相关几何形状的关联。但由于每个项目的不同特点，这种自动定位不是在所有情况下都能满足要求。有时候，标注数字可能会遮挡住重要信息，或是在密集的布局中显得杂乱无章。因此，学习如何单独移动标注数字成为一种必备技能。要在*CAD*中实现这一点，首先需要选择合适的工具和命令。在AutoCAD中，可以通过“移动”命令达到这一目的。选中需要调整的标注后，您可以通过该命令改变其位置。然而，值得注意的是，这种简单的移动操作仅限于手动调节标注文本，而不影响标注线的位置。如果你希望全面调整，你可能需要借助其他特定功能。另外，很多现代*CAD*软件都提供了更加灵活的标注编辑工具。例如，一些版本的AutoCAD允许你通过特定的属性面板调整标注元素的位置和大小。这个属性面板提供了一套完整的参数设置，包括但不限于字体大小、文本位置和对齐方式等。你可以按照自己的需求逐一调整这些参数，使标注数字在视觉上更加协调且突出。此外，考虑到每个项目的复杂性和多样性，

自定义标注样式

也是一个不错的方法。通过自定义样式，您可以预先定义一组适合项目需求的标注规则，从而减少在后期进行单独调整的工作量。例如，可以设置标注文字的偏移距离，让其自动避开关键设计元素。还有一个实用的方法是利用CAD中的图层功能。通过将标注放置在单独的图层中，你可以锁定其他元素，只对标注进行编辑。这样做不仅降低了误操作的风险，还使得调整过程更加简便和直观。如果你的工作主要依赖于某个平台，例如Revit或SolidWorks，它们也提供类似的功能。尽管具体的执行步骤和所用命令名称可能有所不同，但核心理念是相通的：通过调整标注元素本身或其周围环境来实现效果。Revit通常使用约束和参照平面让标注更具动态性，而SolidWorks则可能需要你输入草图模式以便于控制标注位置。在实际工作中，

沟通和反馈

也是提高标注质量的重要环节。不妨定期与使用你图纸的人员进行讨论，了解他们对标注位置的意见。这不仅能帮助发现潜在的问题，还能为今后的项目积累经验。总之，单独移动标注数字这项操作看似简单，却充满了细节。熟练掌握这项技能不仅需要一定的软件使用经验，更需要对项目本身的深刻理解。只有这样，才能在提升图纸专业度的同时，确保信息表达的准确性。如果每次绘制新图时，都能稍微花点时间研究标注优化，你的设计作品将更加出色。
