本文将详细介绍如何使用CAD绘制止回阀的图形，涵盖从基本工具的选择到最终完稿的步骤，为希望在工程设计中精确表现止回阀的专业人士提供实用指南。

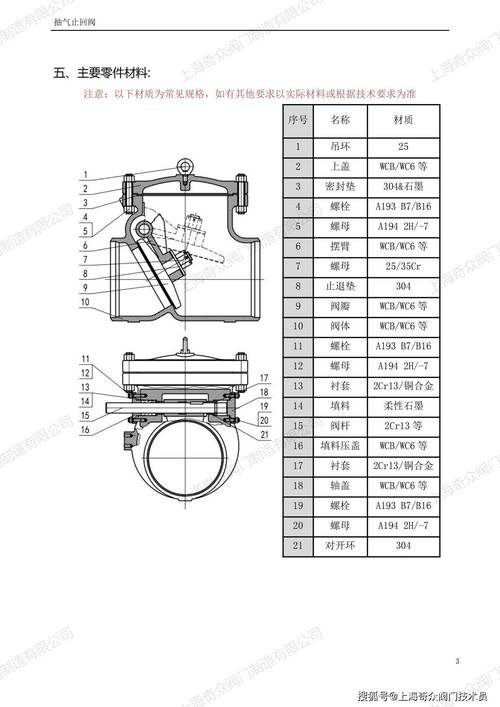

在进行任何CAD设计之前，首先要了解所要绘制对象的结构和功能。**止回阀**是一种流体控制元件，用于防止介质倒流。它主要由阀体、阀瓣、以及阀座构成。了解这些部件有助于更准确地在CAD中表现出其物理特性。开始设计前，确保软件设置正确，如单位、尺寸标注样式和图层配置等。正确的设置可以避免在设计过程中出现不必要的麻烦，并提高工作效率。第一步是绘制**阀体**。利用矩形和圆形工具绘制阀体的基本外廓。从正视图入手，可以先绘制一个长方形作为阀体的主结构，然后根据具体的产品标准，补充侧面的凸缘等细节。这一部分一般作为整个装置的核心框架，需要尽量做到精准。接下来是**阀瓣**的绘制。阀瓣通常是放置在阀体内部的关键部件，它是控制流动方向的主要因素。在CAD中，使用圆弧或折线工具绘制阀瓣的形状。在截面视图中或者使用剖面图，可以清晰地展示出阀瓣与阀体之间的结合关系。然后需要绘制**阀座**。这是支撑并使得阀瓣能够正常开关的固定部分。通常，阀座呈现为与阀体紧密链接的圆环形状。此处可参考已知的机械标准或产品规格来确定尺寸。对于若干机械零件，建议使用**块**命令，将常用部件如螺栓、螺母等以块的形式保存，以便后续快速调用。同时，可利用镜像（Mirror）命令或阵列（Array）命令处理对称性较强的设计部件，提高效率。在完成基本绘制后，需进一步通过标注工具添加**尺寸线**，以确保每个部件符合制造要求。此外，合适的填充图案（Hatch）能帮助识别不同材料或者零件的具体位置。还可以分别在不同的图层中设定不同的颜色和线型，这样可在视觉上区分不同类型的几何图形。当绘图完成时，再次检查整体图纸，确保所有元素包括线条连接、尺寸标注以及文本说明都准确无误。一个完整而正确的**技术图纸**不仅是生产中的重要参考，也是工程审核的重要依据。最后，导出文件可以选择多种格式，如DWG、PDF等，根据具体用途选择合适的输出方式。如果有需要与团队共享设计方案，在输出前请务必检查图纸缩放比例，共享的文件应保持一致的标识标准，以方便合作伙伴理解和使用。通过以上步骤，相信您已经掌握了如何在CAD软件中绘制止回阀的基础图形。随着使用经验的积累，还可以继续研究更多高级功能，如三维建模及动画模拟等，进一步提升设计效果和实用价值。
