本文将详细介绍如何在CAD中创建草图的具体步骤，帮助初学者快速掌握基本绘图技能。CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计、机械设计等领域的强大工具，通过CAD创建草图是进行详细设计和建模的第一步。

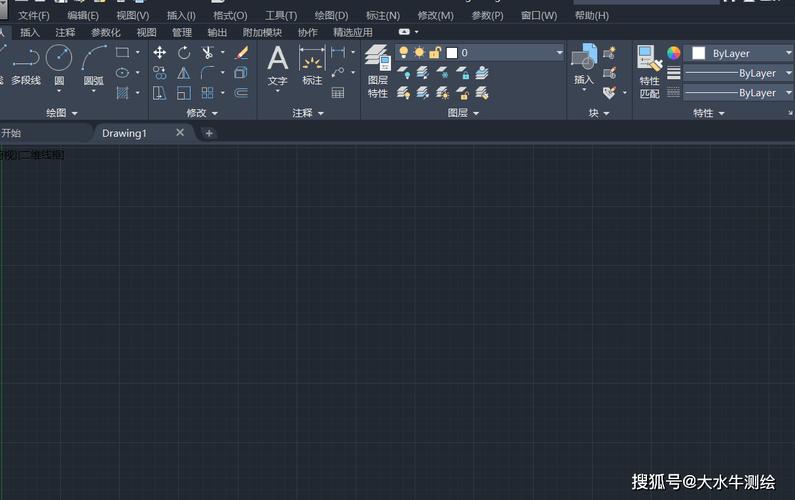

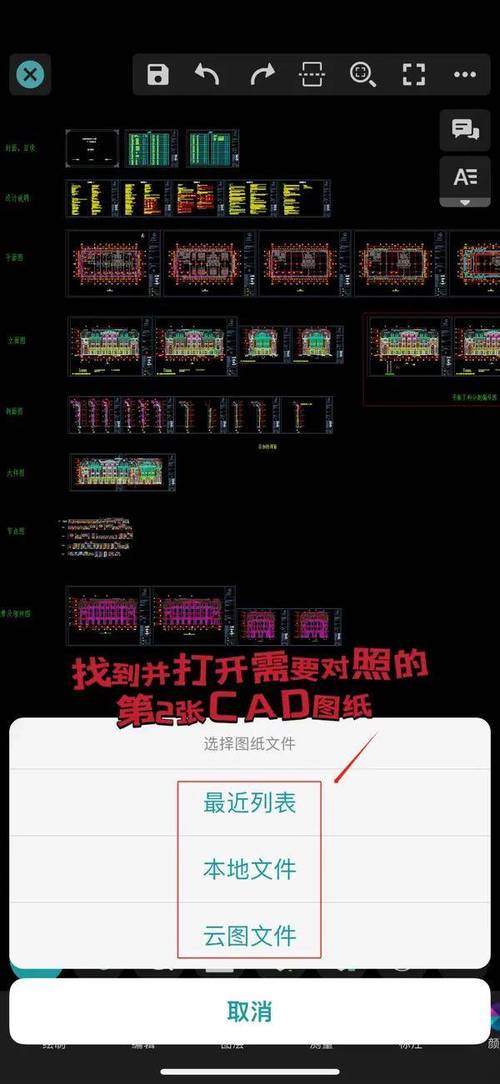

了解CAD界面

在开始绘制草图之前，熟悉CAD软件的工作界面非常重要。常见的CAD软件如AutoCAD、SolidWorks或其他类似工具，通常由“菜单栏”、“工具栏”、“命令行”等组成。在绘图区域，你将主要操作和编辑你的草图。1. **菜单栏**：包括文件操作（新建、打开、保存）、视图选项和绘图工具。2. **工具栏**：提供一些快捷按钮，用于选择绘图命令，比如直线、多边形、圆、尺寸标注等。3. **命令行**：用于输入和执行特定命令，为了提高效率，可以熟记一些常用的命令组合。4. **绘图区域**：在屏幕中央，这是你操作所有绘图任务的主要区域。

创建新文件

在开始绘制草图前，你需要先创建一个项目文件。启动CAD后，点击菜单栏中的“文件”，选择“新建”。此时会有一个对话框弹出，你可以选择模板。通常建议选择一个标准化的模板，以确保单位设置、字体样式等与行业规范一致。如果需要自定义单位，可通过“单位设置”命令进行调整。

设置工作环境

为了更好地完成草图绘制，建议提前设置一些必要的工作环境。1. 开启栅格网格：在CAD中，栅格类似于纸上的方格，可以帮助你准确绘制几何形状。右键单击绘图区域，选择显示/隐藏栅格。2. 设置对象捕捉：对象捕捉（OSNAP）功能能够帮助你自动锁定到关键点，例如端点、中点、交点等。这对于精确绘图至关重要。3. 调整坐标系：默认情况下，CAD使用笛卡尔坐标系（XY轴）。如果需要，可以旋转或移动坐标系，使其更适合你的草图需求。

绘制基本几何元素

草图的核心在于通过绘制基本几何元素来实现设计。在CAD中，最常用的几何元素包括：1. **直线**：输入命令 `LINE` 或点击工具栏中的直线按钮，然后通过鼠标点击确定起点和终点即可绘制线段。2. **圆**：输入命令 `CIRCLE`，然后指定圆心和半径，可以轻松创建圆形。如果需要不同绘制方式，也可按直径指定。3. **矩形**：输入命令 `RECTANGLE`，指定两个角点的位置，即可绘制矩形。4. **多边形**：输入命令 `POLYGON`，然后指定多边形的边数，再通过指定内接圆或外接圆的方式完成绘制。绘制这些图形时，结合对象捕捉可以确保精度，让各元素之间的连接更自然、更符合设计逻辑。

通过修改命令编辑草图

绘制完基本图形后，有时需要对现有几何元素进行修改。以下是一些常用的修改命令：1. **修剪**：通过 `TRIM` 命令，可以裁剪掉多余的部分。例如，如果有两条相交的直线，你可以裁剪掉其中一条超出交点的部分。2. **延伸**：通过 `EXTEND` 命令，可以延伸绘制的线段，使其达到某个目标边界。3. **镜像**：使用 `MIRROR` 命令，可以选择一种对称的方式复制图形。4. **复制和旋转**：通过 `COPY` 和 `ROTATE` 等命令，可以灵活调整草图的布局和方向。

标注尺寸

绘制草图不仅仅要有图形，还需要加入必要的尺寸信息，以便于后期设计和制造。使用 `DIM` 命令或选择工具栏中的标注按钮，可以添加线性尺寸、角度尺寸、半径尺寸等。标注完成后，可以通过属性面板调整字体大小、颜色及间距，使其符合规范。

保存草图

当完成草图之后，务必及时保存以防数据丢失。点击菜单栏中的“保存”按钮，或者输入快捷命令 `SAVE` 来保存文件。根据机构或个人习惯，可以选择保存为DWG格式或其他支持的格式。

总结

在CAD中创建草图的过程包括熟悉界面、创建文件、设置环境、绘制图形、编辑修改以及添加标注等多个环节。熟练运用各种命令和工具，不仅能提高工作效率，还能创建出高质量的设计草图。通过不断实践和学习，你将逐步掌握CAD的强大功能，从而胜任日常的设计任务。
