本文将详细介绍在CAD软件中如何绘制圆角的步骤和技巧，以及常见问题解决方案。通过对这些内容的掌握，用户可以提高在CAD中处理圆角的效率和质量。

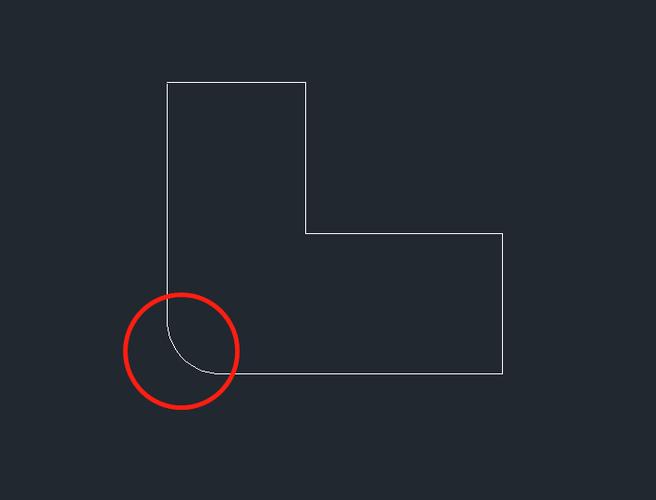

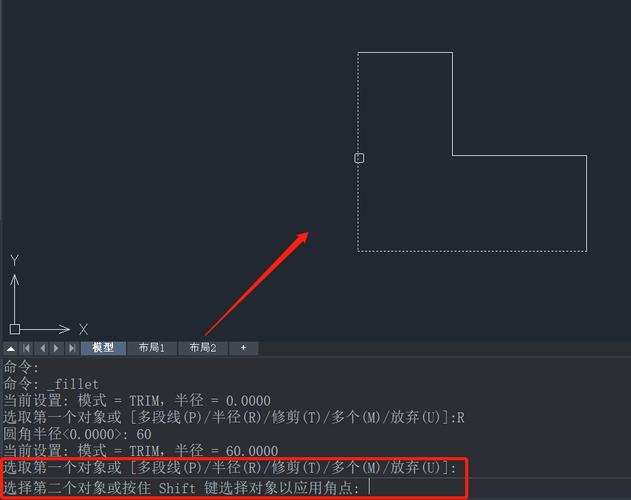

在计算机辅助设计（CAD）中，绘制**圆角**是一个非常重要且常用的操作。**圆角**通常用于连接两条相交的线段，赋予设计更自然、流畅的外观，同时避免尖锐的边角。在CAD中，**圆角**不仅使得设计更美观，也可能遵循某些制造要求或标准。首先，我们需要了解CAD软件中常用的**圆角工具**。大多数CAD软件，例如AutoCAD、SolidWorks等，都提供了专门的命令来创建**圆角**。这个工具通常被称为“Fillet”命令。在执行此命令之前，用户需要选择他们想要连接的两条线段或者曲线。值得注意的是，这些线段必须是在同一平面上并且能够相交或延长后相交。当使用“Fillet”命令时，用户需输入**圆角半径**。这是决定**圆角大小**的重要参数。不同的项目可能需要不同的**圆角半径**，这取决于设计要求或者物理限制。输入合适的**圆角半径**之后，系统会自动计算并绘制出所需的**圆角**。如果用户不满意绘制结果，可以随时调整半径值重新操作。在实际操作过程中，用户可能遇到一些常见问题。例如，有时候两条线段太短，导致无法创建所需的**圆角**。这种情况下，用户可以尝试调节线段的长度或者改变**圆角半径**。另外，在非二维平面的设计中，比如三维空间作业，一定要确保选中的两条线段属于同一个平面，否则即使指定了**圆角半径**，系统也无法生成正确的**圆角**。此外，了解如何管理图层也是很重要的。在复杂设计中，合理使用不同图层存放不同种类的几何图形，不仅能让设计更整洁，还可以帮助用户轻松找到并编辑相关的**圆角**。有时候，需要隐藏不必要的图层，仅专注于含有关键结构的部分，以便更清晰地进行**圆角**绘制。在绘制完成之后，检查整个设计结构，确保所有的**圆角**达到设计要求。如果发现错误，及时回到对应的图层修改。此时利用CAD的软件功能，可以大幅节省重新设计阶段的时间。为了提升绘制**圆角**的能力与熟练度，建议常常练习，尤其是在各种不同项目中应用这些技巧。同时，跟随软件更新版本，学习新功能与优化的工具，也可以提高工作效率。如有可能，参加相关的培训课程或研讨会，因为这些活动能够提供面对面指导以及解答可能遇到的问题。此外，加入相关的在线社区论坛，与其他用户交流经验，也能够获得许多实用的建议和技巧。总之，掌握如何在CAD中绘制**圆角**是基础技能，但其应用范围极广，通过不断实践和学习，能够为你的设计增添亮点，并且在专业发展中大有裨益。希望本篇指南能够为您的CAD之旅提供一份清晰而有力的帮助。
