Revit教程:轻松掌握Revit使用技巧
Revit是一款由Autodesk公司开发的建筑信息建模(BIM)软件。它提供了一套完整的建筑设计工具,可以帮助建筑师和工程师们更加高效地进行建筑设计和施工管理。本文将详细介绍Revit的使用技巧,帮助读者轻松掌握该软件。
一、Revit的基本界面和功能
1.界面介绍

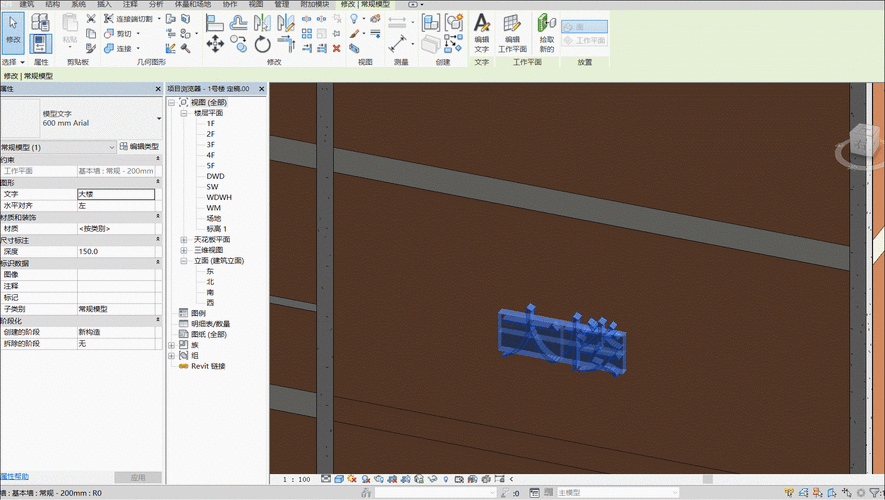

当您打开Revit时,您将看到一个包含各种工具和选项卡的界面。在界面的顶部是功能区,包括文件、编辑、查看、绘图和修改等选项。在左侧是项目浏览器,它显示了您当前项目的所有元素和视图。在界面的右侧是属性面板,它显示了您选择的元素的属性和参数。在底部是状态栏,它提供了有关当前操作和选项的信息。
2.基本操作
在Revit中,您可以使用鼠标和键盘执行各种操作。例如,您可以使用鼠标左键单击选择元素,右键单击打开上下文菜单,使用Ctrl键进行多选等。您还可以使用键盘快捷键来执行一些常用的操作,例如Ctrl+C复制、Ctrl+V粘贴等。
二、创建项目和导入模型
1.创建新项目
要创建一个新的项目,您可以在文件选项卡中选择“新建”。然后,您可以选择模板类型,例如建筑、结构或机械电气等。在创建项目后,您可以设置项目单位、地理位置、工作表等。
2.导入模型
如果您已经有一个现有的CAD模型或Revit模型,您可以将其导入到Revit中进行进一步的设计和编辑。您可以在“插入”选项卡中选择“导入CAD”或“导入Revit”来导入模型。然后,您可以选择要导入的文件,并设置导入选项。
三、绘制和编辑元素
1.绘制墙体
在Revit中,您可以使用墙体工具来绘制和编辑墙体。您可以在“建模”选项卡中选择“墙体”,然后选择墙体类型和高度。然后,您可以在平面图中点击鼠标左键以确定起始点和终点,并通过拖动鼠标来定义墙体的形状。
2.编辑元素
在Revit中,您可以使用多种工具和方法来编辑元素。例如,您可以选择元素并使用属性面板来更改其参数和属性。您还可以使用调整工具来调整元素的大小、位置和角度。此外,您还可以使用修剪、延伸、移动和复制等工具来编辑元素。
四、创建和管理视图
1.创建视图

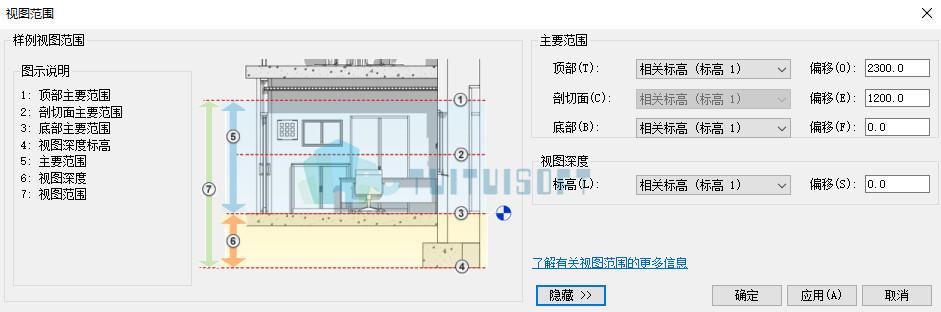

在Revit中,您可以创建多种类型的视图,例如平面图、立面图、剖面图和三维视图等。您可以在“视图”选项卡中选择“创建视图”来创建新视图。然后,您可以定义视图的名称、类型和显示设置等。
2.管理视图
一旦您创建了多个视图,您可以使用项目浏览器中的视图列表来管理它们。例如,您可以选择某个视图并使用属性面板来更改其参数和属性。您还可以使用导航器来切换视图,并使用视图过滤器来筛选显示的元素。
五、添加注释和标记
在Revit中,您可以添加各种注释和标记来说明设计和施工细节。例如,您可以使用文字工具来添加文字注释,并使用尺寸工具来添加尺寸标记。您还可以使用符号工具来添加常用符号,例如门窗符号和设备符号等。
六、生成图表和报告
在Revit中,您可以生成各种图表和报告来分析和展示设计和施工数据。例如,您可以使用材料面板来生成材料列表和图表,并使用族编辑器来生成族实例和族类型报告。此外,您还可以使用视图筛选器来筛选和分析元素。
七、协作和交流
在Revit中,您可以通过多种方式进行协作和交流。例如,您可以使用工具栏上的注释和标记工具来与团队成员进行交流。您还可以使用发布工具将设计和施工文档导出为PDF或其他常见格式,并与他人进行共享。
总结:
Revit是一款功能强大的建筑信息建模软件,可以帮助建筑师和工程师更加高效地进行建筑设计和施工管理。本文详细介绍了Revit的基本界面和功能,包括创建项目、导入模型、绘制和编辑元素、创建和管理视图、添加注释和标记、生成图表和报告以及协作和交流等技巧。通过学习和掌握这些技巧,读者可以轻松使用Revit进行建筑设计和管理工作。
