如何绘制机房布置图
机房是一个重要的设施，用于承载各种计算机设备和网络设备。为了合理布置机房，使其满足安全性、可靠性和高效性的要求，绘制机房布置图是必不可少的。下面我们来看看如何绘制机房布置图。

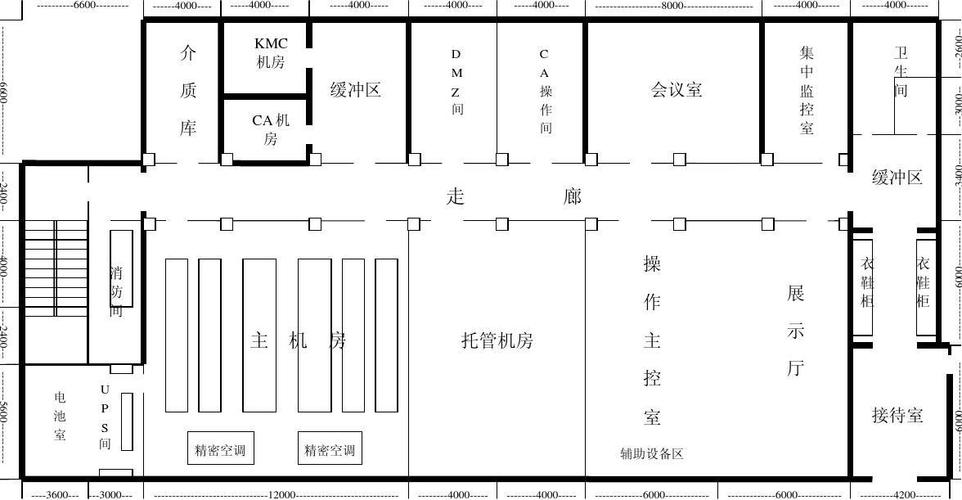

首先，确定机房的尺寸和布局。根据机房的用途和需要承载的设备，确定机房的尺寸。然后，考虑机房的布局。合理的布局可以提高设备的利用率和工作效率。一般来说，机房应分为主机区、网络设备区和配电设备区。主机区通常放置服务器、存储设备和其他计算机设备，网络设备区放置交换机、路由器和防火墙等网络设备，配电设备区放置UPS电源、空调设备和配电箱等设备。

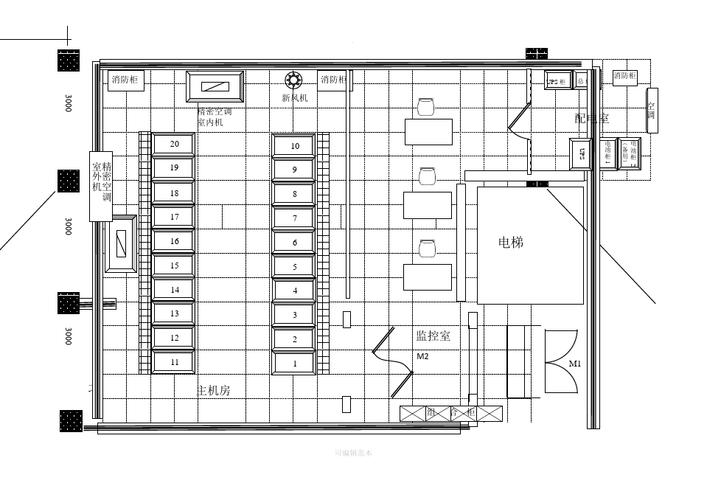

其次，确定机房内部设备的位置。根据机房的布局，确定每个设备在机房内的位置。在绘制布置图时，可以使用图标或符号表示设备，并在图上标明设备的位置。此外，还需要考虑设备之间的距离和通风问题。设备之间应保持一定的距离，便于维修和通风散热。
然后，绘制机房的布线图。机房的布线图用于规划和记录机房内的电缆布线。根据设备的位置和布局，绘制电缆的走向和连接方式。在布线图上标明每条电缆的类型和用途，并与设备的位置相对应。
最后，标注安全设备和应急设备。机房是一个关键设施，需要采取一系列安全措施保护设备和数据的安全。在布置图上标明安全设备，如门禁系统、监控摄像头和消防设备等。此外，还应标注应急设备的位置，如灭火器、应急照明和紧急停电开关等。
通过以上步骤，我们可以绘制出一张清晰、准确的机房布置图。这张布置图是机房建设和维护的重要参考，可以帮助管理人员更好地管理机房，并提高机房的安全性和工作效率。
