本文旨在介绍如何使用命令在CAD软件中打断图形线段。打断线段是制图中常用的操作，它可以将一条长线段分割成多个较短的线段，或者在线段上插入一个新的点。通过打断线段，我们可以更精确地绘制图形，并且可以方便地进行线段的编辑和修改。

1. 使用命令行打断线段

首先，我们可以使用CAD软件的命令行来打断线段。在CAD软件中，可以通过输入命令来进行各种操作。要打断线段，我们可以使用“BREAK”命令。以下是使用命令行打断线段的具体步骤：

1. 首先，选择需要打断的线段。可以使用鼠标点击或者手动输入线段的起点和终点坐标来选择线段。
2. 在命令行中输入“BREAK”命令，并按下回车键。
3. 然后，CAD软件会提示你选择打断点。可以使用鼠标点击线段上的一个点作为打断点，也可以手动输入点的坐标。
4. 接下来，CAD软件会提示你选择打断方向。可以使用鼠标点击选择打断线段的方向，也可以手动输入角度。
5. 最后，CAD软件会将选定的线段打断成两段，并在打断点处生成一个新的点。

2. 使用工具栏打断线段

除了使用命令行，CAD软件还提供了一个方便的工具栏来打断线段。以下是使用工具栏打断线段的具体步骤：

1. 首先，选择需要打断的线段。可以使用鼠标点击或者手动输入线段的起点和终点坐标来选择线段。
2. 然后，在CAD软件的工具栏中找到“打断”工具。该工具通常被表示为一个剪刀或者破折号的图标。

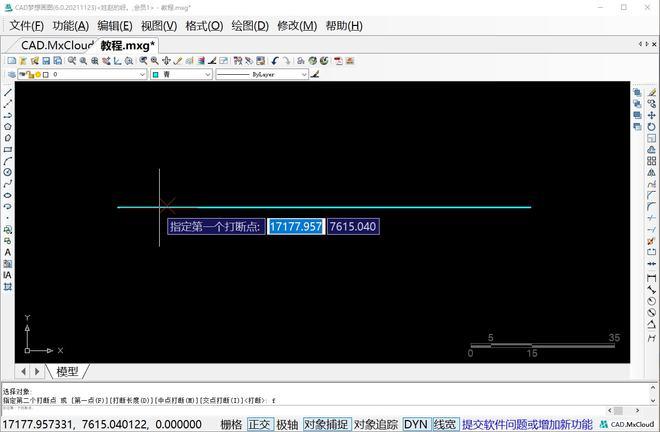

3. 点击“打断”工具。然后，CAD软件会提示你选择打断点。
4. 使用鼠标点击线段上的一个点作为打断点。点击后，CAD软件会将选定的线段打断成两段，并在打断点处生成一个新的点。

3. 打断线段的注意事项

在打断线段时，需要注意以下几点：

• 打断点的位置要选择得当，以确保打断后的线段仍能符合设计要求。
• 如果打断线段后需要进一步修改和调整，可以使用CAD软件的其他编辑工具进行操作。
• 在打断线段前，最好先保存当前绘图文件，以防止误操作导致数据丢失。

通过使用CAD软件的命令行或者工具栏，我们可以轻松地打断线段，并对图形进行精确的编辑。这对于制图和设计工作非常有帮助，可以提高绘图效率和准确度。希望本文所介绍的方法能对读者有所帮助。
