BIM管道绘图
“BIM管道绘图”是一种使用BIM技术进行管道设计和绘图的方法。BIM，即建筑信息模型，通过集成不同专业的设计信息，使得设计过程更加高效和准确。
在传统的管道设计和绘图过程中，设计师需要手动绘制管道的平面图和剖面图，然后进行各种计算和分析。这种方法存在很多问题，包括设计错误、重复工作和难以协调等。而使用BIM管道绘图，可以通过三维模型和自动化工具来完成绘图和计算，大大提高了设计的准确性和效率。
BIM管道绘图的流程包括以下几个步骤：
1. 收集和整理设计信息：设计师需要收集建筑和结构的设计信息，包括平面图、施工图和规格等。然后将这些信息整理为BIM模型可以识别和使用的格式。

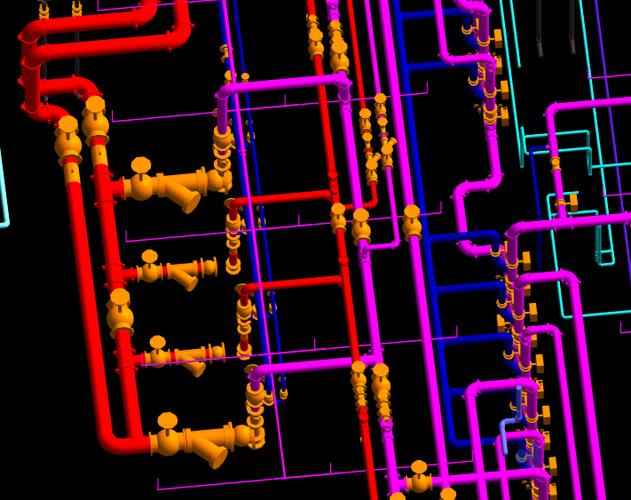

2. 创建管道模型：根据设计要求，在BIM软件中创建管道的三维模型。可以使用预制的管道元素进行快速建模，并进行连接、调整和修正，以满足设计要求。
3. 添加管道属性：为每个管道元素添加属性，包括材料、直径、流量和压力等。这些属性可以用于后续的计算和分析，比如管道流量和压力的计算。
4. 进行布管和分析：根据设计要求，对管道进行布置和调整。可以使用自动化工具进行布管，以便快速生成管道系统。然后进行各种分析，比如碰撞检测、流量分析和压力分析等。

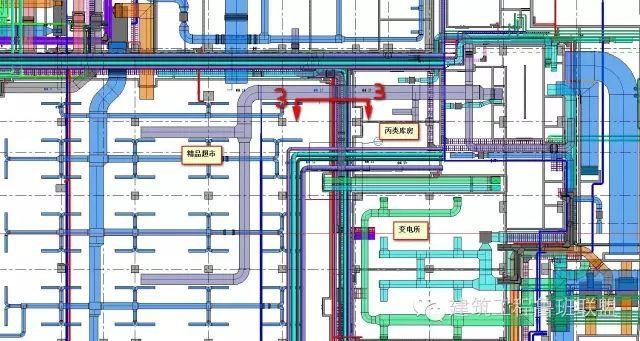

5. 输出绘图和报告：根据需要，生成管道的平面图、剖面图和立面图等。还可以生成各种报告，包括材料清单、施工图和维护手册等。
总之，“BIM管道绘图”是一种基于BIM技术的管道设计和绘图方法，可以提高设计的准确性和效率。通过使用三维模型和自动化工具，设计师可以更好地理解管道系统，并进行计算、分析和优化。这将为工程项目的实施和运营带来巨大的好处。
