连接CAD偏移后的距离的方法
连接CAD偏移后的距离是一种在CAD软件中常用的操作方法，用于测量或调整图形元素之间的距离。CAD偏移后的距离可以帮助我们准确地判断和修改图形的位置和大小，从而满足设计要求。
首先，我们需要通过选择CAD软件中的偏移工具来执行此操作。偏移工具通常位于CAD软件的工具栏或菜单中，通常以一个箭头和平行线的图标表示。点击偏移工具后，我们可以在CAD软件的绘图区域中选择我们要操作的图形元素。

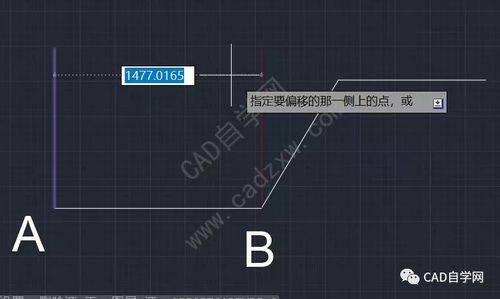

一旦我们选择了要偏移的图形元素，CAD软件会提示我们指定一个偏移距离。在此步骤中，我们通过输入所需的距离值来指定偏移的距离。CAD软件通常会允许我们输入数值，例如以英寸、毫米或其他单位来测量距离。
完成此步骤后，CAD软件会生成一个偏移后的图形元素，其位置与原始元素之间存在指定的距离。我们可以通过选择和编辑此偏移后的元素来进一步调整其位置和大小。
在某些情况下，我们可能需要测量CAD偏移后的距离而不进行实际的偏移操作。在这种情况下，我们可以使用CAD软件中的测量工具来获得所需的距离值。这些测量工具通常允许我们选择两个点，并自动计算它们之间的距离。
总之，连接CAD偏移后的距离是一种在CAD设计中常用的操作方法。通过选择偏移工具并指定所需的距离值，我们可以在CAD软件中准确地测量和调整图形元素之间的距离，以满足设计要求。
