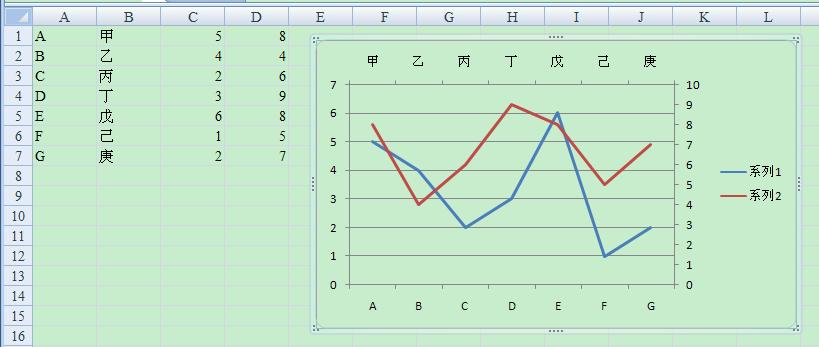

本文主要介绍如何在Excel中制作具有双横坐标轴的曲线图。双横坐标轴曲线图是一种较为复杂的图表类型，在一张图表中同时显示两个不同的横坐标轴，用于比较不同变量之间的关系。本文将从数据准备、图表创建和格式调整三个方面详细介绍如何制作这样的曲线图。

数据准备

首先，在Excel中准备好需要绘制的数据。双横坐标轴曲线图通常需要两组数据，分别对应于两个不同的横坐标轴。其中，一组数据将作为主要的横坐标轴，另一组数据将作为次要的横坐标轴。

在Excel中的表格中，将两组数据分别放在两列中，并且每一组数据需要有一个对应的标签。确保两组数据的标签在同一列中，以便在后续步骤中进行匹配。

图表创建

在准备好数据后，可以开始创建双横坐标轴曲线图。

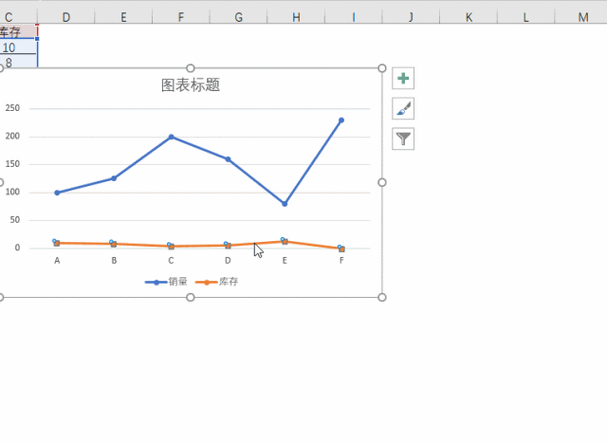

首先，在Excel中选中需要绘制曲线图的数据范围。然后，点击“插入”选项卡中的“曲线图”按钮，并选择“曲线图”选项。在弹出的图表类型窗口中，选择“带有刻度的曲线图”。

接下来，将弹出一个新的图表窗口，显示了默认的曲线图。在这个窗口中，点击右键选择“选择数据”选项。

在弹出的“选择数据来源”窗口中，点击“添加”按钮。在弹出的“添加序列”窗口中，选择第一组数据的标签，并在“系列值”中选择对应的数值范围。然后，点击“确定”按钮完成添加第一组数据。

重复以上步骤，为第二组数据添加序列。确保选择第二组数据的标签，并在“系列值”中选择对应的数值范围。点击“确定”按钮完成添加第二组数据。

格式调整

在完成图表创建后，可以对其进行一些格式调整，以使其更加清晰易读。

首先，双击图表上的横坐标轴，并在弹出的“格式轴”窗口中，选择“刻度”选项卡。在这里，可以对横坐标轴的刻度进行调整，包括刻度间隔、最小值和最大值等。

接下来，双击图表上的纵坐标轴，并在弹出的“格式轴”窗口中，选择“刻度”选项卡。在这里，可以对纵坐标轴的刻度进行调整，包括刻度间隔、最小值和最大值等。

此外，可以对曲线的颜色、线条样式和数据标签进行调整。双击图表上的曲线，选择“格式数据系列”选项，可以在弹出的窗口中进行各种格式调整。

最后，对图表的标题、图例和数据标签进行调整，以便更好地展示数据。双击标题、图例和数据标签，选择相应的选项进行格式调整。

通过以上步骤，可以在Excel中制作具有双横坐标轴的曲线图。这种图表类型可以帮助我们更直观地比较不同变量之间的关系，从而更好地理解数据。
