本文介绍了如何使用导入Excel表格数据进行CAD图绘制。随着科技的发展，越来越多的工程师和设计师利用计算机辅助设计（CAD）软件来完成项目设计和绘图工作。传统上，绘制CAD图纸需要手动输入坐标、尺寸和其他参数。然而，通过将Excel表格中的数据导入CAD软件，可以大大提高工作效率，并减少错误。

步骤一：准备Excel表格数据

首先，我们需要准备一个包含图纸要素的Excel表格。每个要素的坐标、尺寸和其他参数都应该在表格中有相应的列。确保表格的格式清晰，每个要素的数据都是准确的。

步骤二：导入Excel表格数据

在CAD软件中，通常会有一个导入Excel数据的功能。根据你使用的软件，可以在菜单栏或工具栏中找到相应的选项。点击导入功能，然后选择你准备好的Excel表格文件。

步骤三：设置数据映射

当成功导入Excel表格数据后，CAD软件会弹出一个数据映射的对话框。在这个对话框中，你需要将Excel表格中的列与CAD软件中的相应属性进行匹配。例如，将Excel表格中的X坐标列与CAD软件中的X坐标属性进行匹配。确保每个字段都正确映射。

步骤四：绘制图纸

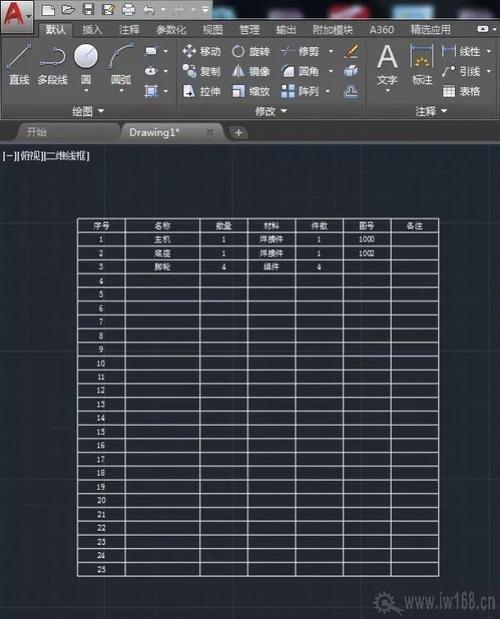

完成数据映射后，你可以开始绘制图纸了。CAD软件会根据Excel表格中的数据自动绘制相应的要素，包括线段、圆、多边形等。你也可以根据需要进行调整和编辑。

步骤五：保存和导出

当你完成图纸绘制后，记得保存你的CAD文件。在保存时，可以选择不同的文件格式，如DWG、DXF等。根据需要，你还可以将CAD图纸导出为其他文件格式，比如PDF、JPEG等。

注意事项

在导入Excel表格数据进行CAD图绘制时，需要注意以下几点：

• 确保Excel表格中的数据准确无误，避免导入错误的数据。
• 根据实际需要选择合适的CAD软件，不同的软件可能有不同的导入功能。
• 在进行数据映射时，仔细核对每个字段的映射关系，确保准确性。
• 根据实际情况调整和编辑绘制的图纸，确保符合项目要求。
• 保存和导出时，选择适合的文件格式，以便与其他人共享和查看图纸。

通过导入Excel表格数据进行CAD图绘制，可以大大提高绘图效率和准确性。这种方法特别适用于大量要素和数据的绘制，可以极大地简化工作流程，减少重复劳动。同时，多数CAD软件还提供了自动计算和分析功能，进一步提升了设计和绘图的效果。
