如何在Revit中绘制水电系统
在Revit中绘制水电系统是一个重要的任务，它可以帮助工程师和设计师更好地规划和布置建筑物的水电设备。下面将介绍如何在Revit中绘制水电系统的步骤。

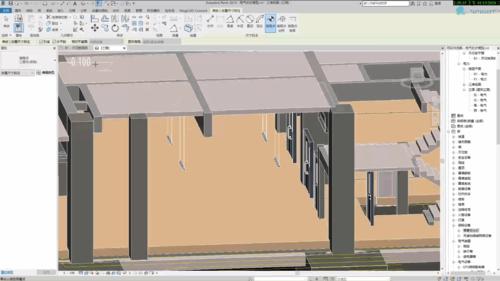

首先，打开Revit软件并创建一个新的项目。在项目中选择建筑模板，以便开始绘制建筑物的水电系统。
接下来，选择绘图工具栏上的“管道”或“电气”工具。这些工具将帮助你绘制建筑物中的管道和电线。
在绘制水电系统之前，你需要在建筑模型中放置墙体和楼板。这些元素将为你绘制水电系统提供基础。使用“墙体”和“楼板”工具，在建筑模型中放置所需的墙体和楼板。

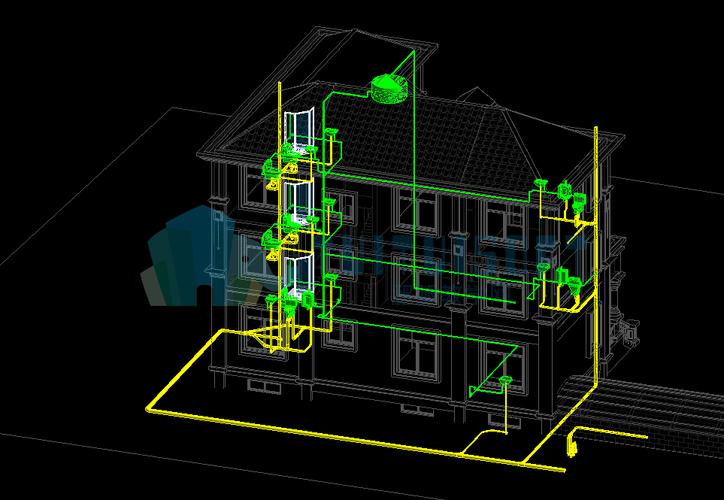

接下来，选择“管道”工具，开始绘制水系统。点击建筑模型中的起点，然后点击任意位置绘制水管道。你可以根据需要在建筑模型中添加更多的水管道。在绘制过程中，你可以选择不同的管道类型、直径和材料。
类似地，选择“电气”工具开始绘制电气系统。选择“电气”工具后，点击建筑模型中的起点，然后点击任意位置绘制电线。你可以根据需要在建筑模型中添加更多的电线。在绘制过程中，你可以选择不同的电线类型、电压等级和颜色。
完成绘制水电系统后，你可以对其进行进一步编辑和调整。你可以改变管道和电线的路径、长度和连接方式。你还可以添加附件，如阀门、泵和电缆托架。
最后，保存并导出你绘制的水电系统。你可以将其保存为Revit项目文件，并与其他人分享。你还可以将其导出为CAD文件或其他格式，以供其他软件使用。
总结一下，在Revit中绘制水电系统需要按照一定的步骤进行。首先，创建一个新的项目并选择合适的建筑模板。然后，在建筑模型中放置墙体和楼板。接下来，选择“管道”或“电气”工具开始绘制水电系统。在绘制过程中，你可以选择不同的管道类型和电线类型。最后，进行编辑和调整，并保存和导出你的绘制结果。
