cad对象捕捉功能涵盖哪些点

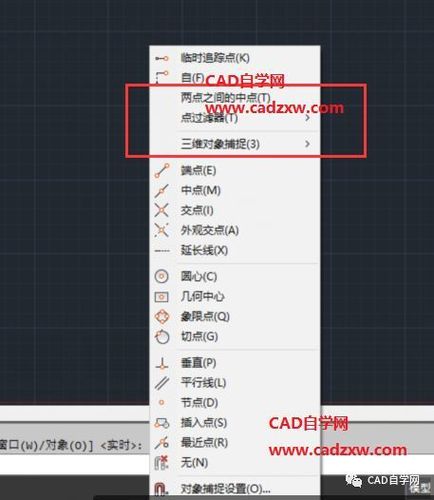

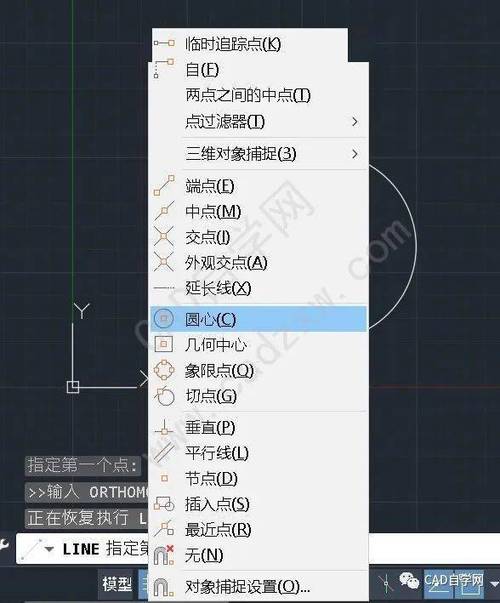

计算机辅助设计（CAD）是一种工具，它使设计师能够创建、修改和分析图纸和模型。其中一个重要的功能是CAD对象捕捉（Object Snap），它允许设计师在绘图过程中精确地捕捉到特定的点。CAD对象捕捉功能可以大大提高设计的准确性和效率，下面将介绍它所涵盖的几个主要点。
1. 端点捕捉：CAD对象捕捉功能可以自动捕捉到线、弧、圆等图形的端点，使设计师能够精确地连接线条或绘制其他形状。端点捕捉可确保图形的连续性和准确性。
2. 中点捕捉：CAD对象捕捉功能还能够自动捕捉到线、弧、圆等图形的中点。这对于绘制对称图形或与其他图形对齐非常重要。通过中点捕捉，设计师可以快速而准确地确定图形的位置。
3. 插入点捕捉：CAD对象捕捉功能还可以捕捉到插入点，即图形的起始点。通过插入点捕捉，设计师可以轻松地绘制与已有图形相连接的图形，而不必手动计算插入的位置。
4. 焦点捕捉：当设计师绘制弧或椭圆等图形时，焦点捕捉功能可以自动捕捉到焦点位置。这对于精确地绘制和编辑曲线图形非常有用。
5. 垂足捕捉：CAD对象捕捉功能还可以捕捉到线条与其他线条或图形的垂足。这对于绘制垂直或水平线条、确定图形之间的相对位置非常重要。
除了以上几个主要点，CAD对象捕捉功能还包括了其他一些点，如交叉点捕捉、切入点捕捉等。这些功能的使用可以大大提高设计的准确性和效率，同时减少错误和重复工作的发生。
总的来说，CAD对象捕捉功能在绘图过程中起到了至关重要的作用。它可以帮助设计师精确地捕捉到特定的点，从而确保图形的准确性和连续性。通过合理利用CAD对象捕捉功能，设计师可以更高效地进行图纸和模型的设计、修改和分析。
