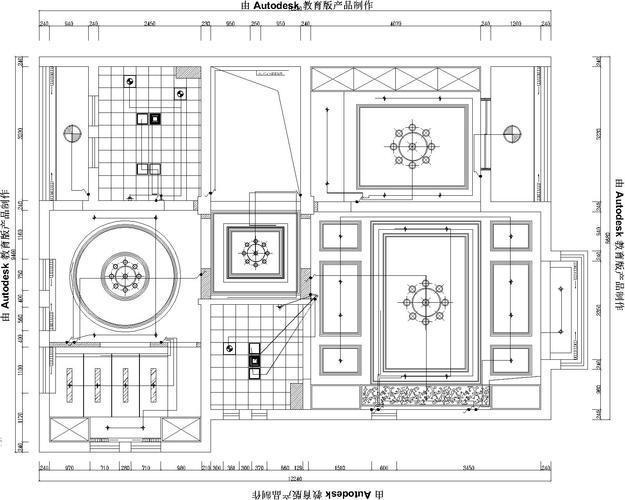

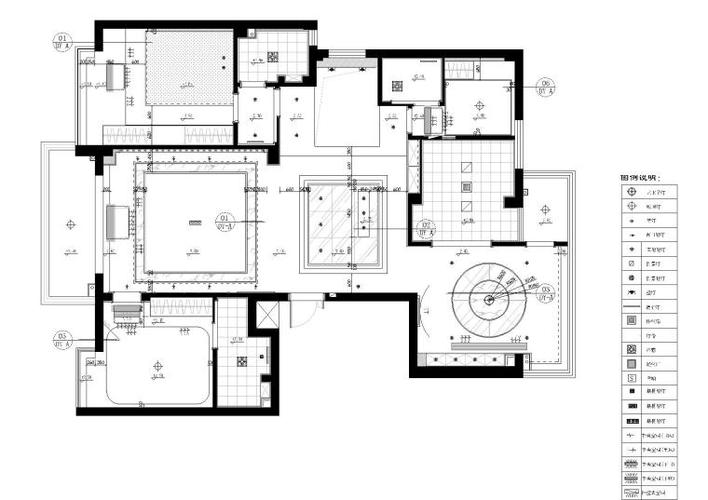

本文将为您提供一个简明的步骤指南，教您如何绘制CAD天花吊顶图。天花吊顶图是建筑和室内设计中常见的图纸类型之一，用于展示吊顶的设计、布局和安装细节。通过使用CAD软件，您可以轻松创建精确的天花吊顶图，以便建筑师、设计师和施工人员参考。

1. 收集必要的信息

在开始绘制CAD天花吊顶图之前，首先需要收集一些必要的信息。这些信息包括建筑平面图、吊顶设计方案、天花吊顶材料和尺寸等。建筑平面图可以提供房间的结构和尺寸，吊顶设计方案将指导您在CAD软件中创建天花吊顶的样式和布局。

2. 创建新的CAD绘图文件

打开您的CAD软件，并创建一个新的绘图文件。根据您的需要，选择合适的绘图单位和比例，并设置页面大小。在设置页面大小时，确保它足够大以容纳整个天花吊顶图，并具有适当的边距。

3. 绘制房间的基本形状

使用CAD工具绘制房间的基本形状。通常情况下，您可以选择绘制矩形或多边形来表示房间的平面形状。根据建筑平面图或提供的尺寸，确保您的绘图精确无误。

4. 添加天花吊顶的轮廓

根据吊顶设计方案，在房间的基本形状上添加天花吊顶的轮廓。您可以使用CAD的线条和多边形工具来创建各种形状的吊顶。根据设计方案的要求，绘制横梁、半圆形吊顶或其他装饰元素。

5. 绘制天花吊顶的细节

一旦添加了天花吊顶的轮廓，您可以开始绘制吊顶的细节。根据设计方案，使用CAD工具绘制各种吊顶细节，例如孔洞、装饰图案或灯具的位置。确保绘制的细节与设计方案完全一致。

6. 添加尺寸和标注

为了使天花吊顶图更具信息量，您可以添加尺寸和标注。使用CAD的标注工具，在天花吊顶图中标注房间的尺寸、吊顶的高度和其他相关细节。这些标注将帮助建筑师、设计师和施工人员更好地理解和实施吊顶设计。

7. 保存和导出CAD文件

一旦完成绘制天花吊顶图，记得保存您的CAD文件。使用适当的文件命名和文件格式进行保存，以便将来可以轻松访问和编辑。如果需要，您还可以将CAD文件导出为其他常见的图像格式，例如JPEG或PNG，以便与团队成员或客户共享。

8. 审查和修改

绘制CAD天花吊顶图后，请务必进行审查和修改。仔细检查图纸的准确性和一致性，并根据需要进行任何必要的修改。确保所有的尺寸、细节和标注都正确无误。

绘制CAD天花吊顶图可能需要一些CAD技能和经验，但通过按照上述步骤进行操作，您应该能够轻松完成。记住，耐心和细心是成功的关键。希望本文对您有所帮助，祝您绘制出精确而美观的CAD天花吊顶图！
