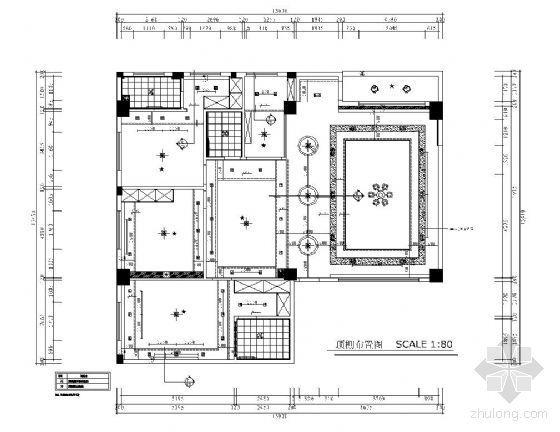

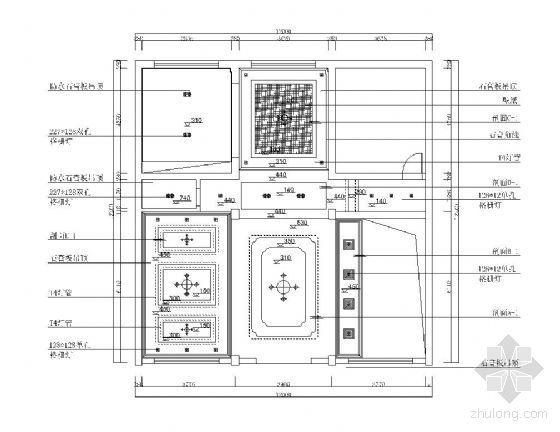

本文将介绍如何正确标注CAD石膏吊顶图。在建筑设计中，石膏吊顶图是非常重要的一部分，它能够准确地显示石膏吊顶的布置和细节。正确的标注能够帮助施工人员理解和执行设计意图，提高施工质量。因此，我们需要掌握一些标注的基本规则和技巧。

1. 定义标注单位

首先，我们需要明确标注图纸上的单位，例如长度单位、角度单位等。在CAD软件中，我们可以通过设置来定义这些单位。确保所有的标注一致并符合实际尺寸。

2. 设定标注样式

为了保持标注的一致性和美观性，我们应该设定标注的样式。这包括标注的字体、字号、颜色等。选择清晰易读的字体，并且确保标注不会过于密集，以免造成混淆。可以使用不同的字号和颜色来区分不同的标注类型，如尺寸、材料、编号等。

3. 标注尺寸

在标注石膏吊顶图时，尺寸标注是非常重要的。我们应该标注吊顶的长度、宽度、高度等尺寸，以便施工人员准确地按照设计要求进行施工。标注尺寸时，需要注意以下几点：

• 尺寸应该标注在图纸的适当位置，避免遮挡其他重要信息。
• 尺寸线应该与被标注的对象相连接，并且标注文字应位于尺寸线的外部。
• 尺寸应该标注清晰，文字应该清楚可读，避免使用缩写和模糊的术语。

4. 标注材料和构造

除了尺寸标注，我们还应该标注石膏吊顶的材料和构造。这些标注可以帮助施工人员选择合适的材料和方法进行施工。在标注材料和构造时，需要注意以下几点：

• 材料标注应该清晰明了，避免使用模糊的术语或缩写。
• 构造标注应该标示主要构造部分，如支撑结构、连接方式等。
• 标注应该与图纸上的符号和图例一致，避免混淆。

5. 标注编号和说明

为了方便管理和施工，我们还可以给石膏吊顶的各个部分标注编号和说明。这可以帮助施工人员更好地理解图纸和进行施工。在标注编号和说明时，需要注意以下几点：

• 编号应该简洁明了，避免重复或混淆。
• 说明应该清晰详细，包括材料、尺寸、构造等信息。
• 标注应该与图纸上的其他标注一致，避免产生歧义。

综上所述，正确的标注CAD石膏吊顶图是非常重要的。通过设定标注单位、样式，标注尺寸、材料和构造，以及标注编号和说明，我们可以使施工人员更好地理解和执行设计意图，提高施工质量。
