CAD绘制平面图的技巧及步骤分享
2. 绘制基础框架：
根据收集到的资料和技术规范标准，绘制平面图的基础框架。基础框架包括平面图的边界线、标尺、方位指示等元素。在绘制基础框架时，需要尽量保证线条的精确性和平直度。3. 绘制主要元素：

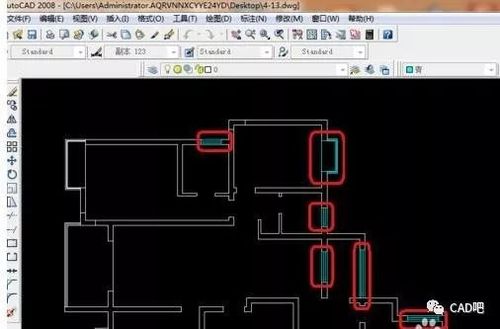

根据平面图所需展示的内容，依次绘制主要元素，如墙体、门窗、家具等。在绘制过程中，可以使用CAD软件提供的基本图形工具，如直线、圆等，或者直接使用CAD库中的预定图形。4. 添加文本和标注：
在平面图中，添加必要的文本和标注信息可以更加清晰明确地表达设计意图。例如，可以添加房间名称、尺寸标注、材料规格等信息。CAD软件通常提供了丰富的文本和标注工具，可以选择合适的字体、字号和标注样式。5. 配置图层和线型：
将不同元素和图形放置在不同的图层中可以方便后续的修改和管理。通过配置图层和线型，可以对平面图的各个元素进行分类和区分。6. 完善细节和修饰：
在完成基本的平面图绘制后，可以对平面图进行进一步的完善和修饰，增加一些细节和装饰元素。例如，添加阴影效果、填充颜色或材质、使用渐变效果等，可以使平面图更加生动和具有艺术性。7. 检查和修改：
完成绘制后，需要对平面图进行检查和修改，保证图纸的准确性和一致性。检查内容包括图形的完整性、尺寸的准确性、比例的一致性等方面。如发现错误或需要修改的地方，可以通过CAD软件中的编辑工具进行修改。
8. 输出和保存：
完成平面图绘制后，可以将其输出为打印文件或图像文件。通过打印文件，可以在合适的纸张上输出平面图。通过保存为图像文件，可以方便地在其他媒介上展示和共享平面图。通过以上的步骤和技巧，你可以更好地利用CAD软件绘制平面图。合理的准备工作、精确的绘图技巧以及良好的图纸管理，都将有助于提高绘制效率和结果的质量。无论是初学者还是有一定经验的绘图人员，都可以通过不断的实践和学习，逐渐掌握CAD绘制平面图的技巧，为建筑设计工作提供更加精确和专业的支持。
