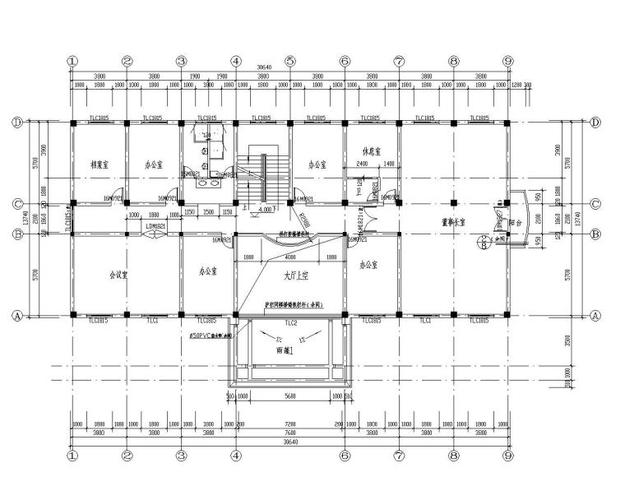

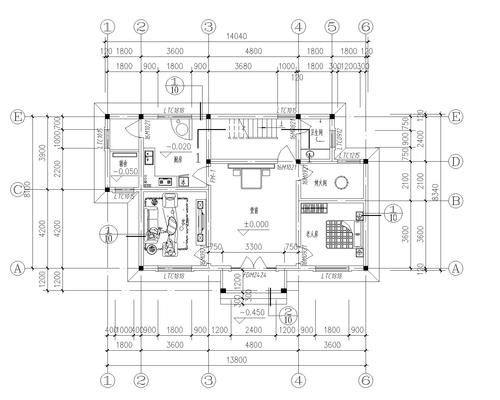

绘制CAD建筑平面图的简单步骤
CAD建筑平面图是建筑设计中重要的一环，它能清晰地展示建筑物的布局和结构。下面是绘制CAD建筑平面图的简单步骤。
步骤1：收集信息
在开始绘制CAD建筑平面图之前，你需要收集一些必要的信息。这包括建筑物的尺寸、布局、功能以及其他特殊要求。这些信息将帮助你在绘图过程中作出正确的决策。
步骤2：创建图层
在CAD软件中，你需要创建不同的图层来表示建筑物的不同部分，比如墙壁、门窗、家具等。每个图层可以单独编辑和控制，这样能够更好地管理和修改平面图。
步骤3：绘制外墙
首先，你需要绘制建筑物的外墙。使用CAD软件的线条工具，根据建筑物的尺寸和布局绘制外墙的轮廓。确保采用正确的比例和精确的尺寸。
步骤4：绘制内墙
接下来，根据建筑物的内部布局，绘制内墙。根据需要使用CAD软件的线条工具，在外墙内部画出内墙的位置和大小。
步骤5：添加门窗
根据建筑物的设计和功能，为外墙和内墙添加门窗。使用CAD软件的门窗工具，在相应的位置绘制门窗的轮廓。
步骤6：绘制家具和装饰物
根据建筑物的功能和设计要求，使用CAD软件的家具工具绘制家具和装饰物的轮廓。这可以帮助你更清楚地了解建筑物的使用和装饰效果。
步骤7：标注尺寸和注释
最后，在绘制完成后，确保添加适当的尺寸标注和文字注释。这些标注和注释可以帮助人们更好地理解平面图，并进行后续的施工和设计。
绘制CAD建筑平面图需要一定的专业知识和技能，但通过掌握这些简单的步骤，你可以更好地理解和应用CAD软件，在建筑设计中发挥更大的作用。
