要在Revit中绘制墙体时需要注意哪些问题
在Revit中绘制墙体是建筑模型设计的重要一步。然而，在进行绘制墙体的过程中，需要注意以下几个问题：

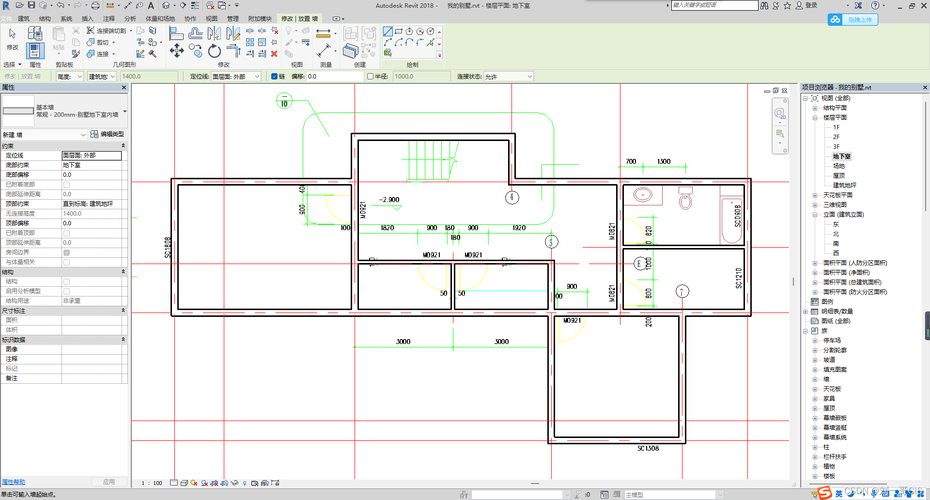

1. 墙体的尺寸和位置：在绘制墙体之前，需要确定墙体的准确尺寸和位置。可以根据图纸和设计要求来确定墙体的长度、高度和宽度。同时，还需要考虑墙体的位置，以确保墙体与其他构件之间的连接和间距符合设计要求。

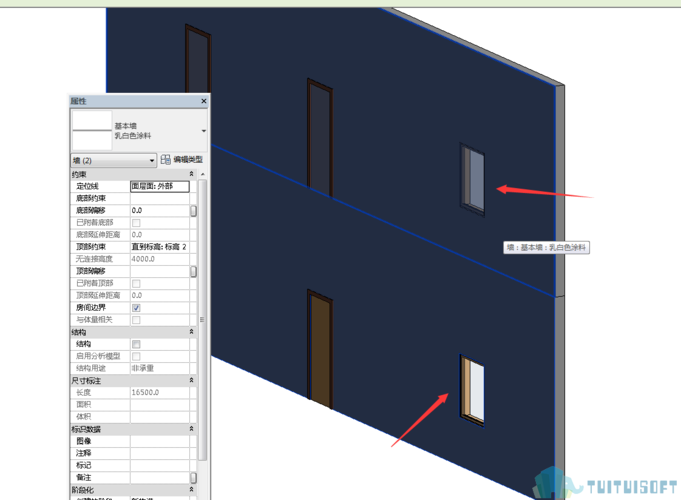

2. 墙体类型和属性：Revit提供了多种墙体类型，如实体墙、隔墙和柱子。在绘制墙体时，需要选择合适的墙体类型，并设置墙体的属性，如材料、厚度和高度约束等。这些属性将影响墙体的外观和性能。
3. 墙体连接：墙体在设计中通常需要与其他构件连接，如地板、屋顶、门窗和梁柱等。在绘制墙体时，需要确保墙体与其他构件之间的连接正确无误。Revit提供了多种连接方式，如锁定、嵌入和对齐等，可以根据需要选择合适的连接方式。
4. 墙体开洞和孔洞：在实际建筑设计中，墙体通常需要开洞和孔洞，用于安装门窗、管道和电气设备等。在绘制墙体时，可以使用Revit的开洞工具来创建开洞和孔洞，确保墙体的结构和功能完整。
5. 墙体注释：在绘制墙体的同时，可以添加注释和标记，以说明墙体的特点和用途。这些注释和标记可以提供给其他设计人员和施工人员参考，确保设计的准确性和一致性。
总而言之，在Revit中绘制墙体时，需要注意墙体的尺寸和位置、墙体类型和属性、墙体连接、墙体开洞和孔洞，以及墙体注释等问题。通过注意这些问题，可以确保绘制出符合设计要求的墙体模型，提高设计效率和质量。
