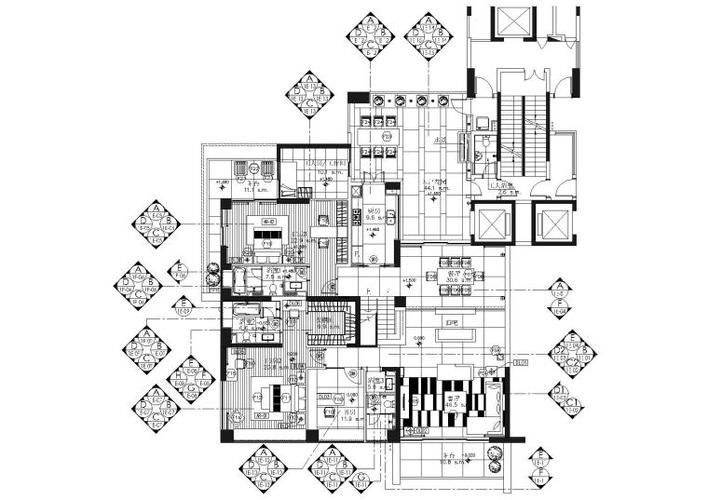

如何绘制出美观的CAD平面索引图
要绘制出美观的CAD平面索引图，需要注意以下几个重要的步骤：
1. 定义图纸比例：首先，确定绘图的比例。一般来说，1:100或1:200是常用的比例，但具体选择取决于绘制图纸的大小和需要展示的细节。确保选择的比例能够清晰地显示出建筑物的平面布局。
2. 绘制建筑物的外轮廓：根据已有的建筑设计或图纸，使用CAD工具绘制建筑物的外轮廓。确保绘制准确无误，并保持边缘的清晰锐利。

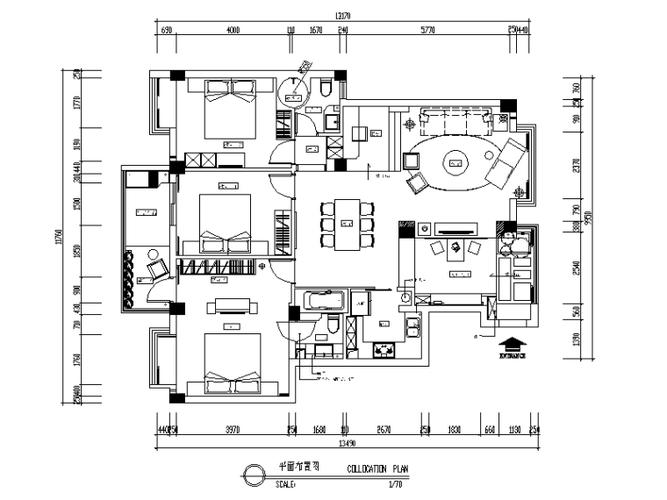

3. 绘制内部空间划分：根据建筑设计或图纸，将建筑物内部划分为各个房间、走廊、厕所等空间。使用CAD工具绘制房间的轮廓，确保它们与建筑物的外轮廓对齐。
4. 标记房间名称和编号：在每个绘制的房间内，添加文字标签，标明房间名称和编号。确保文字清晰可读，并与图纸比例相符。
5. 添加符号和图例：根据需要，可以在图纸上添加符号和图例，以表示不同房间的功能或用途，如厨房、客厅、卧室等。确保符号清晰可辨，大小适中。
6. 绘制比例尺和方位标识：在图纸的适当位置，添加比例尺和方位标识。比例尺可以帮助观众准确测量图纸上的距离，方位标识可以指示北方，以便更好地理解建筑物的方向。
7. 调整线型和颜色：根据个人偏好或项目要求，可以调整线型和颜色，使图纸更加美观。例如，可以使用不同线宽来区分不同的房间，使用不同颜色来表示不同的功能区域。
8. 增加注释和说明：最后，为图纸添加注释和说明，例如建筑物的名称、设计师的信息、图纸的制作日期等。这些信息可以帮助观众更好地理解图纸的内容和用途。
绘制美观的CAD平面索引图需要一定的技术和经验，但通过按照上述步骤进行操作，可以确保得到清晰、准确且易于理解的图纸。
