如何在Revit中正确标注屋顶坡度箭头？
Revit是一款广泛应用于建筑设计和绘图的软件，它提供了一系列强大的工具帮助建筑师和设计师完善他们的项目。在使用Revit进行绘图时，标注屋顶坡度箭头是一个重要的步骤，它可以帮助我们准确传达建筑物的特征。下面将介绍如何在Revit中正确标注屋顶坡度箭头。
首先，打开你的Revit项目并进入编辑视图模式。在左侧的工具栏中，选择“Annotate”选项卡，然后点击“Roof”下拉菜单。在该菜单中，你将找到一个名为“Slope Arrow”的选项，点击它。
接下来，你需要选择要标注坡度的屋顶。点击鼠标左键将选择坡度箭头的起点，然后拖动鼠标以确定箭头的长度和方向。你会注意到，箭头的长度和方向会实时显示在屏幕上。
当你满意地确定了箭头的位置后，松开鼠标左键。此时，你将看到一个新的屋顶坡度箭头已经添加到你的屋顶上。你可以通过拖动箭头的控制柄来调整其长度和角度。

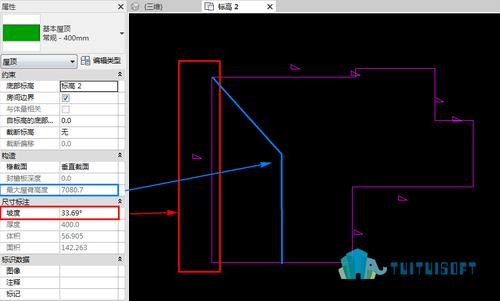

此外，你还可以通过选择坡度箭头并单击右键来访问其属性。在弹出的属性窗口中，你可以进一步调整箭头的外观和尺寸。例如，你可以更改箭头的线型、颜色、箭头类型和文字样式。
完成以上步骤后，你已经成功地标注了屋顶坡度箭头。这将有助于其他人理解你的设计意图，并确保屋顶施工时坡度的准确性。
总结起来，使用Revit标注屋顶坡度箭头非常简单。只需选择“Slope Arrow”工具，在屋顶上点击起点并拖动鼠标以确定箭头的长度和方向。你还可以通过调整箭头的控制柄和属性进行进一步的编辑。这个过程简单而直观，任何有基本Revit知识的人都可以轻松上手。
