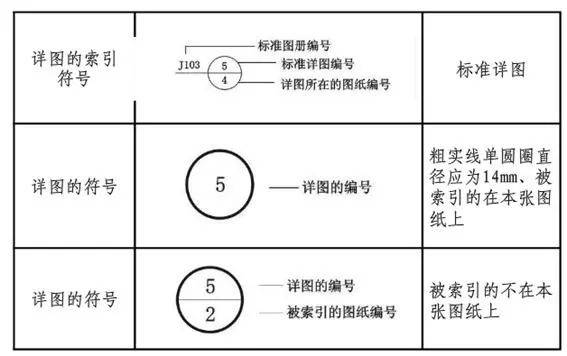

如何在CAD中添加索引标志符号图形
在CAD软件中，添加索引标志符号图形是非常重要的，它可以帮助我们更好地组织和标记绘图。下面是一些简单的步骤，教你如何在CAD中添加索引标志符号图形。
第一步，打开CAD软件并打开你想要添加索引标志符号的绘图。
第二步，选择“插入”选项卡并点击“图形”工具栏下的“块定义”按钮。这将打开一个新窗口，用于创建和编辑块定义。
第三步，点击“新建”按钮创建一个新的块定义。在弹出的对话框中，你可以选择块的名称和插入点。确保选择一个有意义的名称，以便以后能够轻松识别和使用该块。
第四步，绘制你希望作为索引标志符号的形状。你可以使用CAD软件中提供的各种绘图工具来绘制所需的形状。确保形状大小适当，并符合你的设计需求。
第五步，在完成形状绘制后，点击“保存”按钮保存块定义，并关闭该窗口。
第六步，返回到主绘图界面，选择“插入”选项卡并点击“图形”工具栏下的“插入块”按钮。这将打开一个新窗口，用于插入块定义。
第七步，选择之前创建的索引标志符号块，并点击“确定”按钮。光标将变为一个十字形，并提示你在绘图中选择一个插入点。
第八步，移动光标到你想要插入索引标志符号的位置，并点击鼠标左键。这将在绘图中插入该块定义，并显示为索引标志符号。
第九步，根据需要重复上述步骤，在其他位置插入相同或不同的索引标志符号。
第十步，完成绘图后，记得保存你的工作。你现在已经成功地在CAD中添加了索引标志符号图形。
总结来说，添加索引标志符号图形可以帮助我们更好地组织和标记绘图。只需按照上述简单的步骤，在CAD软件中创建并插入块定义，即可轻松实现。
