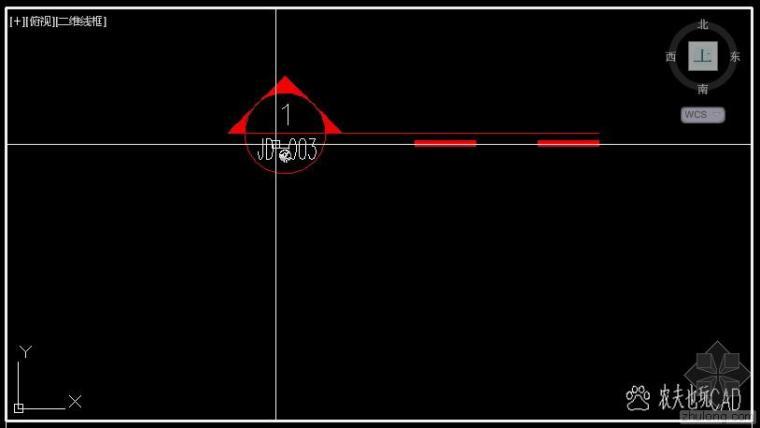

如何绘制CAD索引图绘制CAD索引图是在CAD软件中创建一个可视化的图表，用于显示和管理各种CAD文件的位置和信息。这样可以帮助用户更好地组织和查找文件，提高工作效率。以下是一些绘制CAD索引图的步骤：1. 创建新的绘图文件。在CAD软件中，打开一个新的绘图文件，选择一个合适的模板或者页面布局。2. 绘制索引图框架。使用CAD的绘图工具，绘制一个适当大小的矩形，作为索引图的框架。可以根据需要调整框架的大小和形状。3. 标记索引图的标题和标签。在CAD软件中，使用文本工具添加索引图的标题和标签。标题通常位于图的顶部，而标签则用于标记不同的图区域。4. 绘制图区域。根据需要，将索引图的框架划分为不同的图区域。每个图区域可以代表一个CAD文件或者一组相关的文件。5. 添加图区域的标签和说明。在每个图区域内，使用文本工具添加一个标签和一些说明。标签可以是文件名称或者编号，说明可以包含文件的相关信息，如创建日期、修改者等。6. 绘制索引图的连接线和箭头。使用CAD的绘图工具，在索引图的框架内绘制连接线和箭头，表示不同图区域之间的关系。连接线可以是直线或者曲线，箭头可以指向特定的图区域。7. 添加其他元素和细节。根据需要，可以添加其他元素和细节，如网格线、图例等，以增加索引图的可读性和美观度。8. 保存和输出索引图。最后，保存绘图文件，并根据需要输出为不同的文件格式，如PDF、JPEG等。以上是绘制CAD索引图的基本步骤。通过绘制CAD索引图，您可以更好地管理和查找各种CAD文件，提高工作效率和准确性。只需按照以上步骤，您就可以轻松地创建一个清晰和有用的CAD索引图。
