编辑revit柱子尺寸标注
Revit是建筑信息模型（BIM）软件中最为常用的工具之一，它提供了便捷和高效的设计和建模工具。对于绘制柱子并标注其尺寸，Revit也提供了简单而直观的方法。
要编辑Revit柱子的尺寸标注，您可以按照以下步骤进行操作：

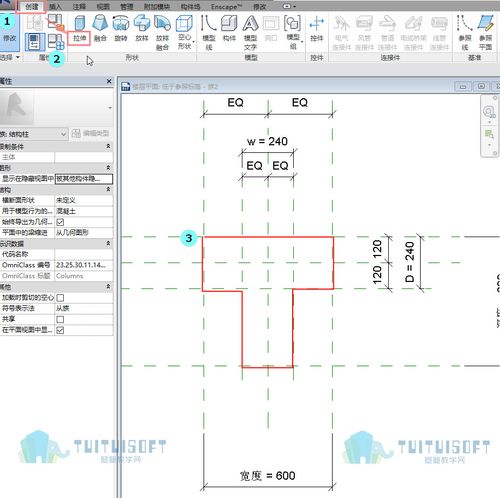

步骤1：打开Revit软件并选择要编辑的柱子。在软件界面的“结构”或“建模”选项卡中，可以找到“柱子”工具。
步骤2：绘制柱子。使用选择的柱子工具，在图纸中绘制出柱子的轮廓。您可以通过直接输入柱子的宽度和高度来定义尺寸。

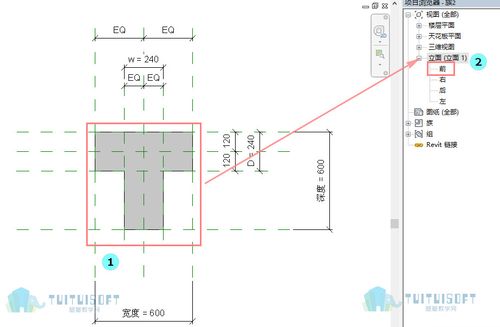

步骤3：选择“尺寸”工具。在“注释”选项卡上，可以找到“尺寸”工具。点击该工具，然后选择柱子的边缘或角点，Revit会自动创建尺寸标注。
步骤4：调整尺寸标注。您可以使用“调整标注”工具来修改标注的位置和样式。点击“调整标注”工具后，选择要调整的柱子尺寸标注，然后拖动或输入数值来调整标注的位置。
步骤5：添加特殊标注。如果柱子存在特殊的尺寸要求，您可以使用“文字”工具在图纸上添加额外的标注。点击“文字”工具，然后选择柱子上的合适位置，输入所需的尺寸标注。
步骤6：保存并导出。在完成柱子的尺寸标注后，记得保存您的设计。如果需要，您可以将Revit文件导出为其他格式，以便与其他人共享。
总结而言，编辑Revit柱子的尺寸标注是一个简单而直接的过程。通过选择柱子工具进行绘制，然后在注释选项卡中使用尺寸工具创建标注，您可以轻松地调整标注的位置和样式。此外，您还可以使用文字工具添加特殊的尺寸标注。
