在CAD设计中，草图大师是一个非常常用的工具，它能够帮助我们更加方便地进行草图的绘制和编辑。而有时候，我们需要将草图大师中的绘制结果导入到CAD软件中，以生成一个完整的面域。下面我们就来看一下如何利用CAD导入草图大师并生成面域。

首先，我们需要确保我们已经完成了草图在草图大师中的绘制和编辑。我们可以使用草图大师的各种绘图工具，包括线段、圆形、矩形等等，进行我们需要的绘制。

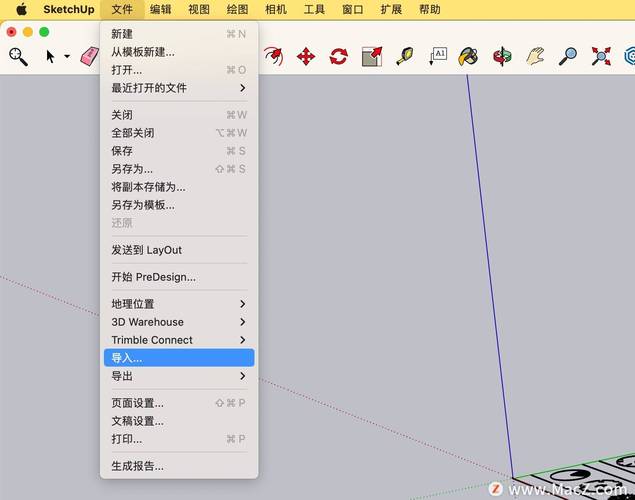

绘制完成后，我们需要将草图导出为一个.dwg文件，这是CAD软件所支持的文件格式。在草图大师中，我们可以通过点击“文件”菜单中的“导出”选项，选择导出为.dwg文件。

接下来，我们打开我们的CAD软件，这里以AutoCAD为例。在菜单栏中，我们点击“插入”选项，再选择“导入”选项，然后选择刚刚导出的.dwg文件。

在导入的过程中，我们可以设置一些导入选项，例如选择导入的比例尺、图层设置等等。根据需要进行相应的设置后，我们点击“确定”按钮进行导入。

导入完成后，我们可以看到草图大师中的绘制结果在CAD软件中已经成功导入了。此时，我们需要将导入的图形进行编辑和调整，以满足我们的需要。

在CAD中，我们可以使用各种工具和命令对导入的图形进行编辑和调整。例如，我们可以使用移动命令将图形移动到我们需要的位置，使用旋转命令将图形进行旋转调整，使用修剪命令对图形进行修剪等等。

编辑和调整完成后，我们就可以生成面域了。在CAD中，我们可以使用“闭合”命令对图形进行封闭，并将其转换为面域。我们首先选择图形，然后输入“闭合”命令，按下回车键，CAD会自动将图形封闭起来，并生成一个面域。

至此，我们已经成功利用CAD导入草图大师并生成面域。通过这个方法，我们可以更加方便地进行CAD设计，将草图大师中的绘制结果导入到CAD中，并进行编辑和调整，最终生成我们需要的面域。
