如何设置CAD图层以进行绘图捕捉
在CAD软件中，图层是非常重要的组成部分，它可以帮助我们更方便地进行绘图捕捉和管理。下面将介绍如何设置CAD图层以进行绘图捕捉。
第一步是打开CAD软件，然后选择“图层管理器”工具。该工具通常在CAD界面的右侧或底部，可以通过菜单栏或工具栏快捷方式找到。
接下来，点击“图层管理器”工具，将打开一个新窗口，用于管理和设置CAD图层。

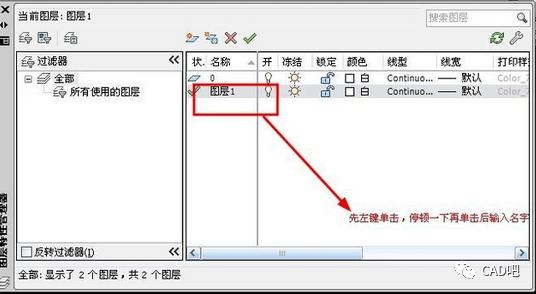

在图层管理器窗口的左侧，我们可以看到已经存在的默认图层。可以通过双击图层名称来修改图层名称，以便更好地进行区分和管理。
在窗口的右侧，我们可以对图层进行各种设置。首先，我们要确保所需的图层是打开的，即图层名称前面的方框处于选中状态。
接下来，我们需要设置图层的颜色和线型。点击相应图层名称后面的图标，将弹出一个对话框，可以选择所需的颜色和线型。通过选择合适的颜色和线型，我们可以更清晰地看到图层中的绘图对象。
除了颜色和线型，我们还可以设置图层的透明度和可见性。通过调整透明度，我们可以使图层的绘图对象半透明，从而在绘制过程中更好地观察。通过勾选“可见性”选项，我们可以控制图层是否在绘图过程中显示。

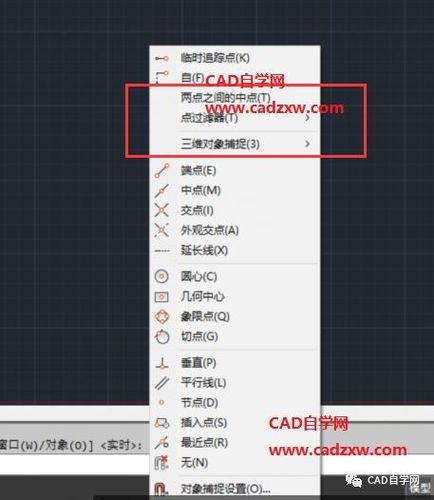

设置完图层的颜色、线型、透明度和可见性后，我们还可以设置图层的绘图捕捉功能。在图层管理器窗口的底部，有一个“捕捉”选项，可以勾选需要的绘图捕捉功能，如点、线、圆等。通过勾选适当的绘图捕捉功能，我们可以更准确地绘制出所需的图形。
最后，点击图层管理器窗口的“确定”按钮，保存设置并关闭窗口。现在，我们已经成功设置了CAD图层以进行绘图捕捉。
通过以上步骤，我们可以灵活地设置CAD图层以进行绘图捕捉，并根据需要调整图层的颜色、线型、透明度和可见性，以及设置各种绘图捕捉功能，从而更方便地进行CAD绘图。
