如何绘制Revit立面图节点图

Revit是一款广泛应用于建筑设计和施工的BIM（建筑信息模型）软件。在Revit中，绘制立面图节点图是一项基本而重要的任务，它帮助建筑师和设计师更好地了解建筑物的外观和构造。以下是一些关键步骤和技巧，帮助您在Revit中绘制立面图节点图。

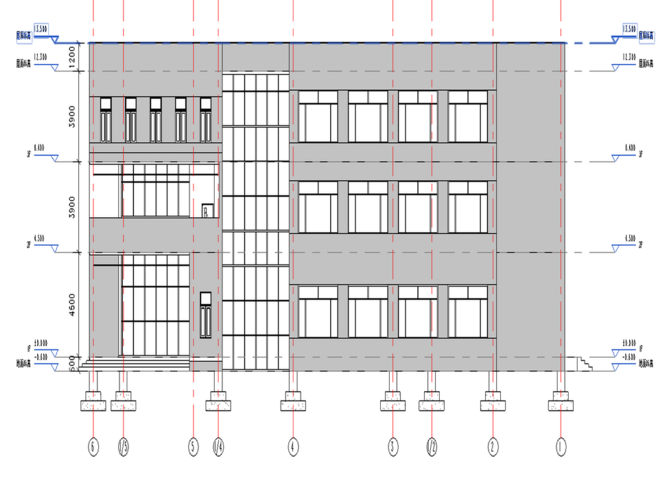

1. 创建立面视图

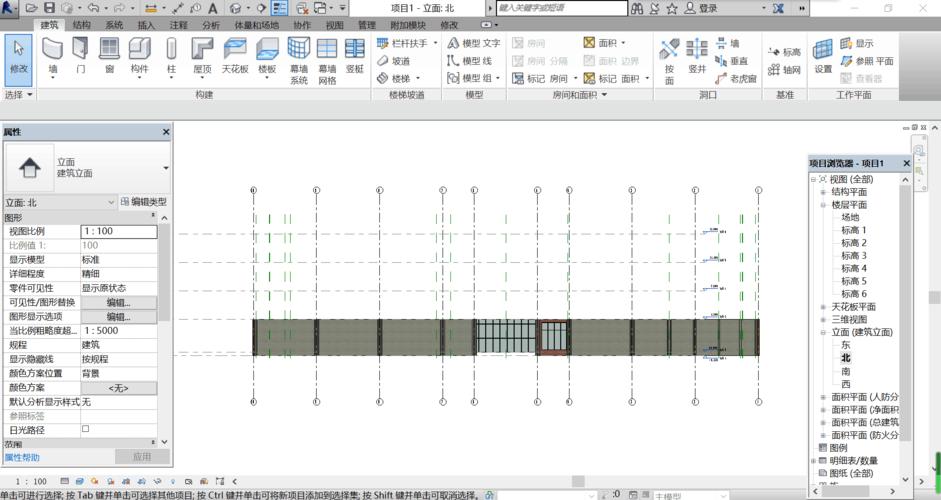

在Revit的项目浏览器中，找到并选中要在其上绘制立面图节点图的楼层或视图。右键点击该楼层或视图，并选择“创建立面视图”选项。这将在项目浏览器中创建一个新的立面视图。

2. 添加节点

在新创建的立面视图中，点击Revit的“构造”工具栏中的“节点”按钮。这将启动节点创建工具。使用鼠标在立面视图中单击并拖动，以绘制节点形状。可以使用节点工具栏中的不同绘图工具（例如线、弧线、矩形等）来创建不同形状的节点。为了绘制直线节点，只需点击节点工具栏中的“直线”按钮，并在立面视图中单击两次以定义线的起点和终点。

3. 编辑节点属性

选中节点后，可以在Revit的属性编辑器中编辑节点的属性。例如，您可以更改节点的线型、线宽、颜色等。此外，还可以调整节点的高度、位置和旋转角度，以适应实际建筑的要求。

4. 添加文本和尺寸

在节点图中添加文本和尺寸有助于更好地理解建筑物的构造和尺寸。在立面视图中，点击Revit的“注释”工具栏中的“文本”按钮，然后在合适的位置单击并输入相应的文本。同样，可以使用Revit的“尺寸/标注”工具栏中的工具来添加尺寸。

5. 标记节点

标记节点是绘制立面图节点图的最后一步。在Revit中，可以使用标记工具栏中的工具为节点添加标记，例如窗户、门、柱子等。选择适当的标记工具，并在节点上单击以添加标记。

绘制Revit立面图节点图是一项需要细心和耐心的任务。通过掌握节点工具、文本工具、标注工具和标记工具，您将能够创建精确且易于理解的立面图节点图，从而更好地表达建筑物的外观和构造。
