如何在Revit中设置不同楼层的轴网
在Revit中，设置不同楼层的轴网可以帮助我们更好地进行建筑设计和建模。轴网是建筑模型中的一组垂直和水平线，用于确定建筑物的结构和布局。以下是如何在Revit中设置不同楼层的轴网的步骤：
1. 打开Revit软件并创建一个新的项目。选择适合您项目的模板，例如建筑模板。
2. 在项目浏览器中，展开“3D视图”文件夹，并选择“轴网”选项。
3. 单击“建立新的轴网系统”按钮，以创建一个新的轴网系统。
4. 在弹出的对话框中，选择要创建轴网的楼层。您可以选择当前楼层或其他楼层。点击“确定”继续。
5. 在“建立轴网系统”对话框中，定义轴网的参数。您可以设置轴网的标记、偏移、线型、颜色等。点击“确定”完成轴网系统的创建。
6. 根据需要，在不同的楼层上重复上述步骤，以创建其他楼层的轴网系统。

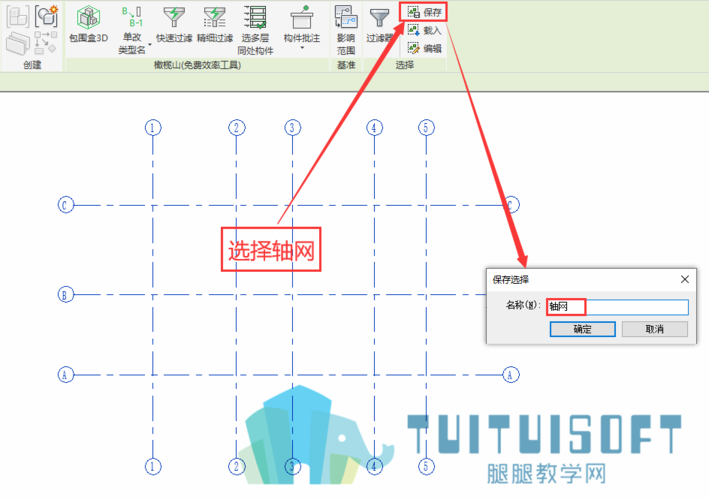

7. 单击“轴网视图”以查看和编辑轴网系统。您可以调整轴网的位置，添加和删除轴网线。
8. 在轴网视图中，您可以选择轴网线并使用Revit的编辑工具来调整其位置和形状。您还可以修改轴网的属性，如线型、颜色和偏移。
通过按照上述步骤，在Revit中设置不同楼层的轴网，您可以更好地控制建筑模型的结构和布局。这将大大提高建筑设计的效率和准确性。
