如何在Revit中绘制不同的楼层轴网？
Revit是一种建筑信息模型（BIM）软件，可以帮助建筑师和工程师以三维形式设计和建造建筑物。在Revit中，绘制楼层轴网是非常重要的，因为它是建筑设计的基础。
绘制不同楼层轴网的步骤如下：
1. 打开Revit软件并创建一个新的项目。
2. 在项目浏览器中选择"楼层"选项卡，然后右键单击并选择"新建"来添加一个新的楼层。
3. 在对话框中，输入楼层的名称和标高，然后点击"确定"。
4. 在"项目浏览器"中选择"楼层平面"选项卡。
5. 在"绘图"选项卡中，选择"楼层"并输入要绘制的楼层的名称。
6. 在"结构"选项卡中，选择"轴网"并输入要绘制的楼层的名称。

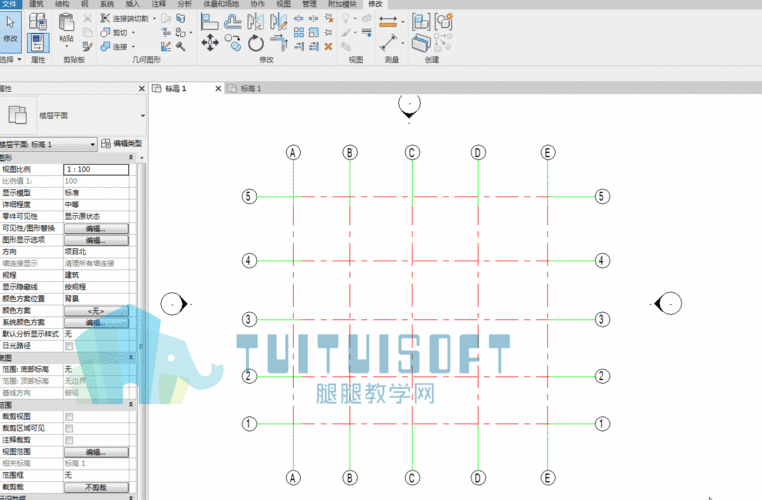

7. 在绘图区域中，选择"绘制线"工具，并从左上角绘制轴网的起点。
8. 继续绘制轴网的线，直到完成绘图，然后点击"完成轴网"。
9. 使用"修改"工具对轴网进行调整，例如更改轴网的位置、长度或方向。
10. 在"项目浏览器"中选择"楼层平面"选项卡，然后右键单击新绘制的楼层平面，选择"查看楼层平面"。
11. 在"视图控制"选项卡中选择"查看楼层平面"工具，以查看绘制的楼层轴网。
绘制不同楼层轴网的关键是根据每个楼层的独特标高和名称创建新的楼层。通过在"绘图"和"结构"选项卡中选择相应的工具，可以轻松地在Revit中创建轴网。需要注意的是，轴网的绘制应该准确无误，因为它将影响到整个建筑设计和施工过程。
