设置线型的CAD
在CAD软件中，设置线型是非常重要的步骤之一。线型的设置可以直接影响到绘图的效果和清晰度。下面将介绍一些常用的设置线型的方法。

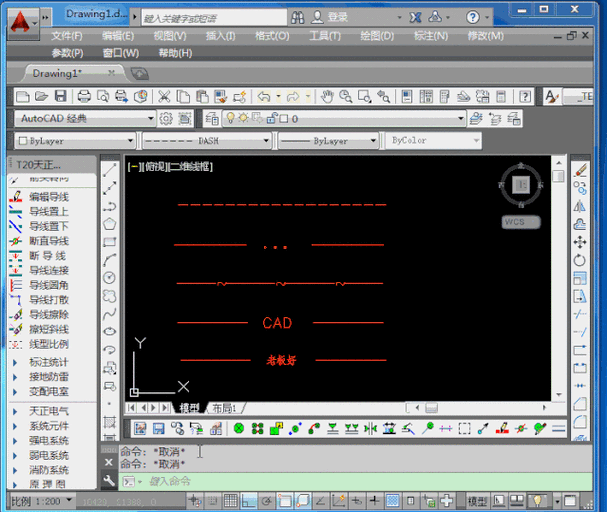

首先，打开CAD软件并选择想要设置线型的对象。可以通过单击“线型”图标或输入“线型”命令来进入线型设置界面。
在线型设置界面中，有几种常用的方式可以设置线型。
首先是使用预定义的线型。CAD软件通常会提供一些预定义的线型可供选择。可以通过下拉菜单选择预定义线型，然后单击“应用”按钮来应用到选定的对象上。
其次是创建自定义的线型。如果预定义的线型不满足需求，可以通过创建自定义线型来实现个性化的效果。在线型设置界面中，可以点击“定义”按钮进入自定义线型编辑器。在编辑器中，可以根据需要添加虚线、直线、点线等元素并设定其长度和间隔。编辑完成后，点击“确定”按钮保存并应用到选定的对象上。
还可以通过图层的设置来控制线型。在CAD软件中，图层可以独立设置线型和其他属性。通过将对象放在特定的图层中，并设置该图层的线型，可以批量控制多个对象的线型，从而提高绘图效率。
此外，CAD软件也支持通过修改线型比例来改变线型的表现效果。线型比例是指虚线段与实线段之间的长度比例。通过调整线型比例，可以改变线形的密度和间隔，从而获得不同的绘图效果。
总的来说，在CAD软件中设置线型是一项基本的技巧。通过选择预定义线型、创建自定义线型、使用图层设置和调整线型比例，可以实现各种各样符合需求的线型效果。
