如何设置Revit中的不可见线
Revit是一款功能强大的建筑设计软件，它不仅可以帮助设计师创建3D建模，还可以生成2D图纸。在绘制图纸时，有时候我们需要隐藏一些线条，以便清晰地展示设计意图。那么，如何设置Revit中的不可见线呢？下面将为您详细介绍。

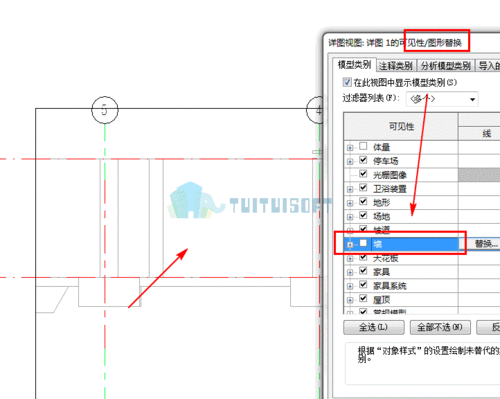

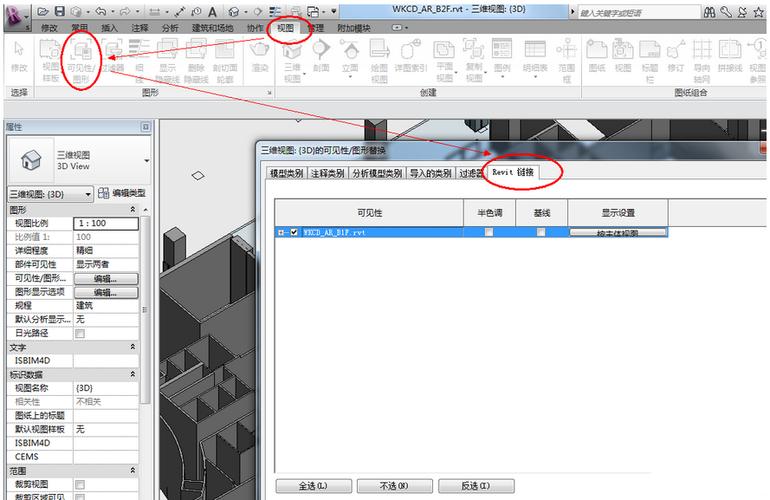

首先，在打开Revit软件后，选择您要编辑的视图。然后，点击左上角的“元素可见性/图形显示控制器”按钮，该按钮一般位于“视图”选项卡中。
在弹出的对话框中，您可以看到一个列表，列出了视图中的各种元素，如墙体、窗户、门等。您可以通过勾选或取消勾选列表中的项目来控制其可见性。
如果您想隐藏特定的线条，您可以滚动列表直到找到“线”的部分。在这里，您可以看到各种类型的线条，如实线、虚线、中心线等。勾选某一类型的线条前面的框，您就可以隐藏这些线条。
除了隐藏特定类型的线条，Revit还提供了其他一些隐藏线条的选项。例如，您可以选择隐藏特定的线条样式，或者隐藏具有特定参数值的线条。这些选项可以让您更加精确地控制图纸中的线条可见性。
完成设置后，点击“确定”按钮，Revit将根据您的选择隐藏相应的线条。如果您希望撤销隐藏操作，只需再次打开“元素可见性/图形显示控制器”对话框，取消之前勾选的项目即可。
总而言之，设置Revit中的不可见线非常简单。只需打开“元素可见性/图形显示控制器”对话框，勾选或取消勾选相应的项目即可。通过灵活运用这些功能，您可以在绘制图纸时更好地展示设计意图，提高工作效率。
