如何调整CAD线型比例以增加虚线间隙的大小
在CAD软件中，调整线型比例可以帮助我们增加虚线间隙的大小。虚线间隙的大小直接影响到绘图的清晰度和可读性，因此进行适当的调整非常重要。
要调整CAD线型比例以增加虚线间隙的大小，可以按照以下步骤进行：
步骤一：打开CAD软件，并确保你已经选择了需要调整线型比例的图层。

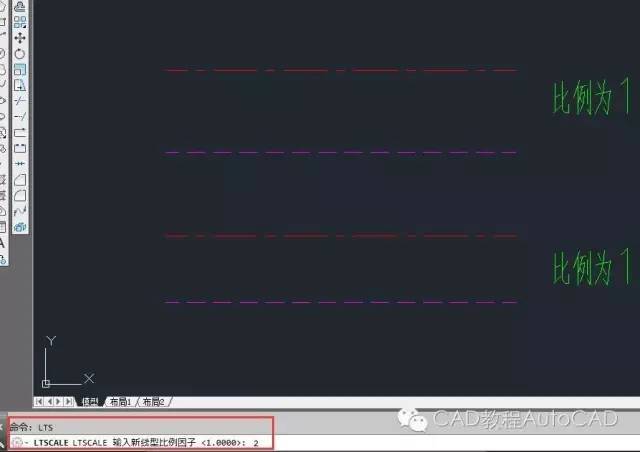

步骤二：在CAD的命令栏中输入“LTSCALE”命令，并按下回车键。
步骤三：在弹出的“线型比例”对话框中，可以看到当前的线型比例数值。默认情况下，线型比例为1，即按照线型定义的比例进行绘制。
步骤四：通过输入新的线型比例数值来调整虚线间隙的大小。较大的数值将增加虚线间隙的大小，而较小的数值则会减小虚线间隙的大小。可以根据具体需要进行调整。
步骤五：按下回车键确认新的线型比例数值。CAD软件会自动更新图层中的虚线间隙大小。
步骤六：保存并关闭线型比例对话框。你可以通过观察图纸中的虚线来判断调整的效果。
总结起来，要调整CAD线型比例以增加虚线间隙的大小，只需通过“LTSCALE”命令进入线型比例对话框，输入新的数值并确认即可。这样，你就可以根据需要调整虚线间隙的大小，使绘图更加清晰可读。
