设置cad2021线型的比例方法是什么？
设置CAD2021线型的比例方法主要有以下几种：
1. 使用全局比例设置：
CAD2021中的全局比例设置允许用户在整个绘图中使用相同的线型比例。要设置全局比例，可以按照以下步骤进行操作：
- 打开CAD2021软件并打开绘图文件。
- 点击“格式”选项卡，在“线型比例”组中选择“全局比例设置”。
- 在弹出的对话框中，可以选择不同的线型比例。通常，比例为1表示线型的比例与绘图比例相同。
- 选择适当的比例并点击“确定”按钮保存设置。
2. 使用对象比例设置：
除了全局比例设置外，CAD2021还允许用户对单个对象应用不同的线型比例。要使用对象比例设置，可以按照以下步骤进行操作：
- 选中要调整线型比例的对象。
- 右击选中的对象，并选择“属性”选项。

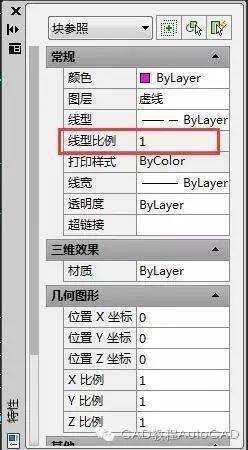

- 在属性对话框中，找到“线型比例”选项。可以选择不同的比例值，或者手动输入所需的比例。
- 点击“确定”按钮保存设置。
3. 使用图纸空间比例设置：
如果需要在不同比例下工作，可以使用CAD2021的图纸空间比例设置。这样可以为特定的图纸空间设置不同的线型比例。要使用图纸空间比例设置，可以按照以下步骤进行操作：
- 在CAD2021中打开要操作的图纸空间。
- 点击“格式”选项卡，在“线型比例”组中选择“图纸空间比例设置”。
- 在弹出的对话框中，可以选择不同的线型比例。通常，比例为1表示线型的比例与绘图比例相同。
- 选择适当的比例并点击“确定”按钮保存设置。
通过以上几种方法，用户可以方便地设置CAD2021线型的比例，以满足不同绘图需求。
