设置CAD的捕捉功能
在CAD软件中，捕捉功能是一项非常重要的工具，它可以帮助用户更加精确地绘制和编辑图形。通过捕捉功能，用户可以将鼠标指针对准指定的点或对象，使得绘图操作更加准确和高效。
首先，要设置CAD的捕捉功能，我们需要打开CAD软件并选择“选项”菜单。在选项菜单中，可以找到“捕捉”选项。点击该选项后，会弹出一个对话框，其中包含了各种捕捉选项。

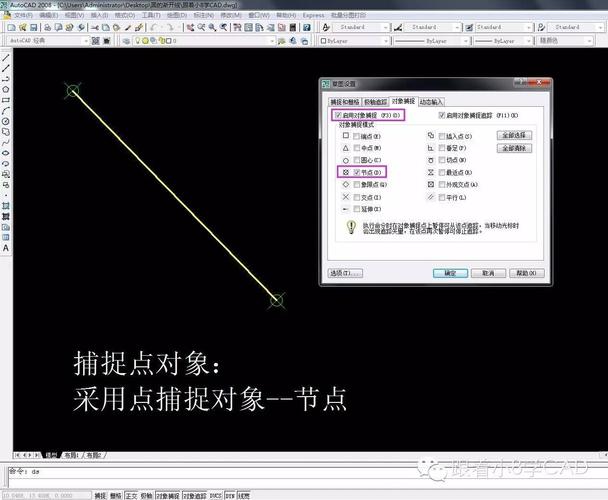

在捕捉选项中，有多个可以选择的“捕捉点”。这些选项包括：端点、中点、圆心、相交点、节点等等。用户可以根据自己的需求选择需要启用的捕捉点。一般情况下，用户可以选择启用所有的捕捉点，以便在绘图过程中能够更全面地捕捉到需要的点。
另外，捕捉选项中还有其他一些设置，例如“对象捕捉”，可以帮助用户在绘制和编辑图形时，能够更精确地对准指定的对象。用户可以选择启用“对象捕捉”，然后选择需要捕捉的对象类型，如线段、弧线、文字等。当用户鼠标指针接近该类型的对象时，捕捉功能会将鼠标指针自动对准对象的关键点或位置。
另外还有一个重要的设置是“捕捉距离”。该设置决定了捕捉功能的生效范围。用户可以根据自己的需要，设置一个适当的捕捉距离。一般情况下，设置一个较小的捕捉距离可以获得更精确的捕捉结果。
在CAD中，捕捉功能可以大大提高绘图和编辑的准确性和效率。通过设置捕捉功能，用户可以更加方便地对准需要的点或对象，使得绘图过程更加灵活和高效。
