导致CAD捕捉框不显示的原因是什么？
导致CAD捕捉框不显示的原因可能有以下几点：

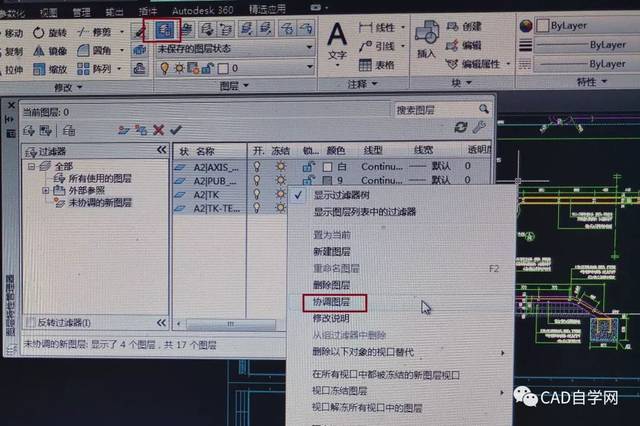

1. 图层设置问题：在CAD软件中，图层是一个重要的概念，可以控制图形的显示和隐藏。如果捕捉框所在的图层被设置为隐藏或者不可见，那么捕捉框就不会显示出来。解决这个问题的方法是打开图层管理器，检查捕捉框所在图层的可见性设置。

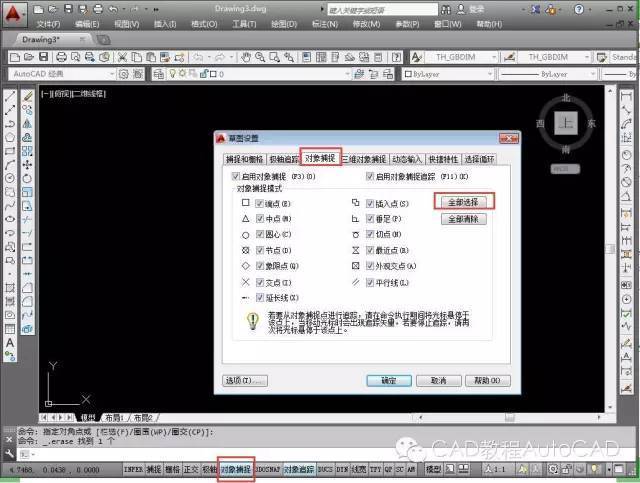

2. 捕捉设置问题：CAD软件提供了丰富的捕捉选项，可以通过设置来控制是否捕捉到特定的对象或者特定的点。如果捕捉设置不正确，就可能导致捕捉框无法显示。解决这个问题的方法是打开捕捉设置对话框，检查捕捉选项是否正确设置。
3. 显示设置问题：CAD软件的显示设置也会影响捕捉框的显示。如果显示模式设置为线框模式，那么捕捉框可能不会显示出来。解决这个问题的方法是调整显示模式，选择合适的模式来显示捕捉框。
4. 坐标系设置问题：CAD软件中有多种坐标系，如绝对坐标系、相对坐标系等。如果使用的坐标系与捕捉框所在位置的坐标系不一致，捕捉框可能无法显示。解决这个问题的方法是调整坐标系设置，确保捕捉框所在位置的坐标系与使用的坐标系一致。
综上所述，导致CAD捕捉框不显示的原因可能是图层设置问题、捕捉设置问题、显示设置问题或者坐标系设置问题。通过检查和调整相应的设置，就可以解决这个问题。
