1.    图纸的处理

AC_暖通：全称是HVAC，air-conditioning;08酒店F18~21标准层平面图-风

1.     外部切块

n  将所需要的导入的图纸单独切出来，这样模型比较不会卡，也好找到所需要的图元

n  框选所需要切割出来的图元，输入快捷键W

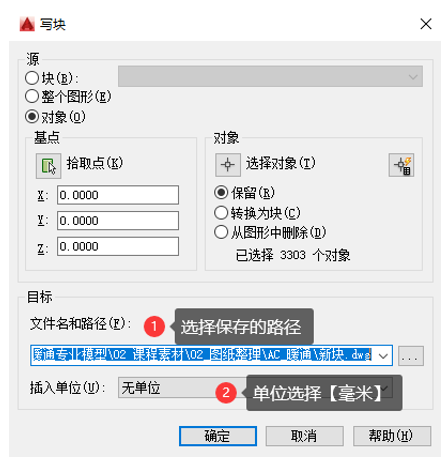

n  弹出对话框选择

2.     字体的调整

n  在CAD中遇到字体显示不了的问题

n  选择无法显示的字体，快捷键ST调出文字样式

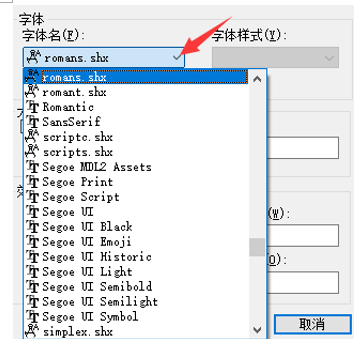

n  选择可以显示的字体（没有感叹号的）

点击【应用】

n  用快捷键RE刷新一下，无法显示的字体就能显示了

3.     转T3版本

n  图纸导入到Revit 里面有些图元没法显示，这时就要把图纸转成T3格式

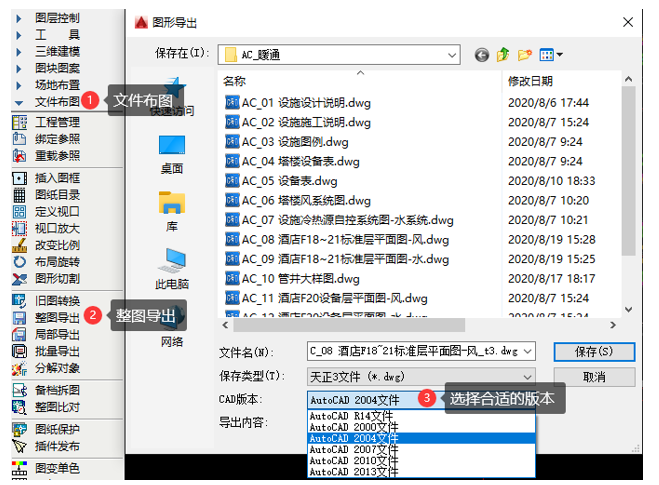

n  用天正打开图纸，导图T3格式

如果以上两步还不能解决导入Revit 中图元显示不全的问题，那就安装下面这个小工具

CAD 清图插件

4.     图层处理

n  删除（关闭）不需要显示的图层

n  双击鼠标滚轮，删除多余的图元

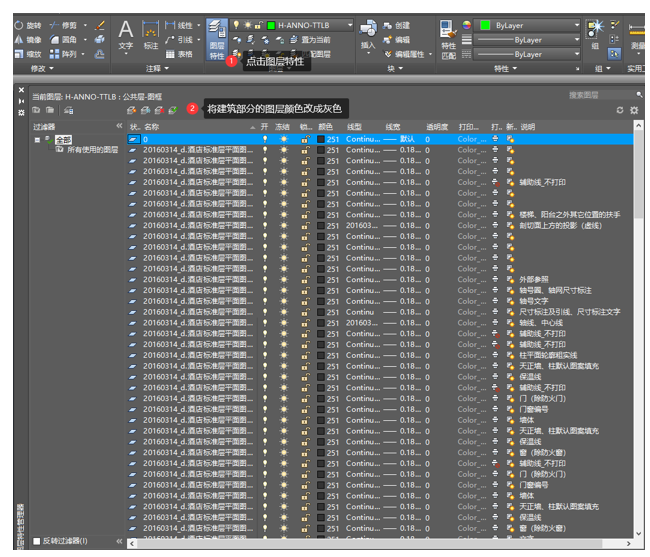

n  单击图层特性，将土建部分调成灰色显示（按shift 可以多选）

5.     清理多余的块

n  框选所有图元，输入快捷键X，全部炸开

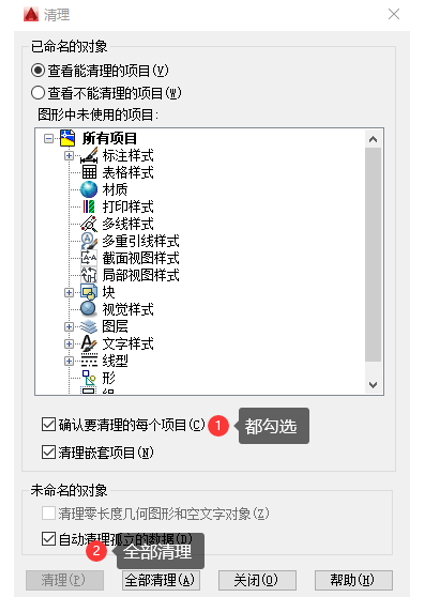

n  输入快捷键PU，弹出对话框

n  可点击多次，直至【全部清理】变成灰显

6.     设置基点

n  绘制一条辅助直线，起点设置成（0,0）

n  将全部图元框选，以①轴和A轴的交点作为基点，移动到直线的起点（也就是0,0点）

n  移动好之后，删除辅助直线
