4.7通过小案例认识照明系统
楼板预埋线管、布置照明灯具、布置开关插座、连接导线

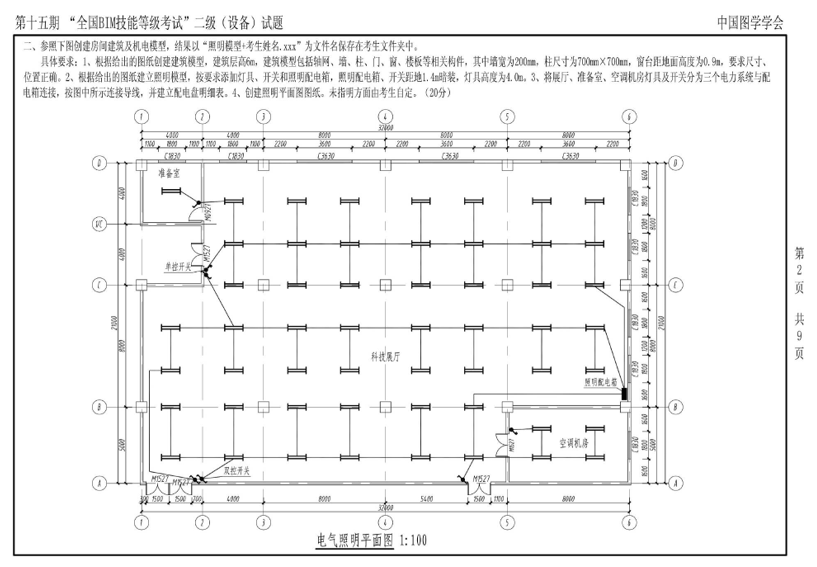

按照“电气照明平面图”,根据题目要求选择相应的照明灯具、配电箱,添加开关插座等构件。掌握灯具、导线的绘制方法,连接相关设备。最后完成整个照明系统模型的绘制。如图4.7-1所示。

4.7-1
根据给出的图纸,按要求添加灯具。建筑层高为6m,灯具高度为4m,在选择灯具类型时,可以选择“双管悬挂式灯具”或者“双管吸顶式灯具”来进行布置。

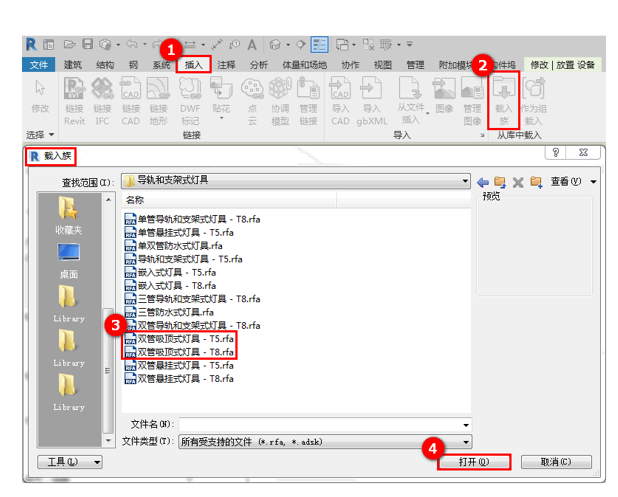

单击“插入”选项卡下方“从库中载入”面板上的“载入族”工具,依次双击打开“MEP”——“照明”——“室内灯”——“导轨和支架式灯具”,这里我们选择“双管吸顶式灯具”进行布置。单击选中“双管吸顶式灯具”,接着单击“打开”将族载入到项目当中。如图4.7-2所示。

4.7-2
若题目中没有要求绘制天花板或项目暂时没有布置天花板,遇到这种情况,我们可以通过创建工作面的方式,将基于面的照明灯具布置在指定高度上。

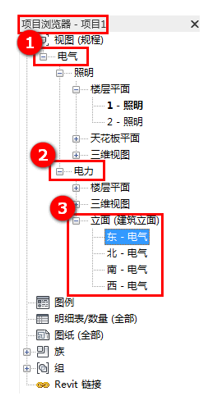

依次展开“项目浏览器”中的“电气”——“电力”——“立面”,选择任意立面视图双击打开。如图4.7-3所示。

4.7-3

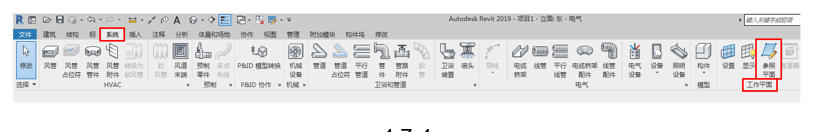

单击“系统”选项卡下方“工作平面”面板上的“参照平面”工具。如图4.7-4所示。

4.7-4
在“修改/放置参照平面”上下文选项卡下方的“绘制”面板中选择“线”进行绘制。需要注意,参照平面是有方向的,从右往左绘制时,工作面朝上,从左往右绘制时,工作面朝下。若我们需要在工作平面上布置灯具,则需要创建工作方向朝下的工作平面。在“修改/放置参照平面”选项栏中将“偏移”值设置为-4000mm,然后在绘图区域中“标高1”处从右往左绘制参照平面。如图4.7-5所示。

4.7-5

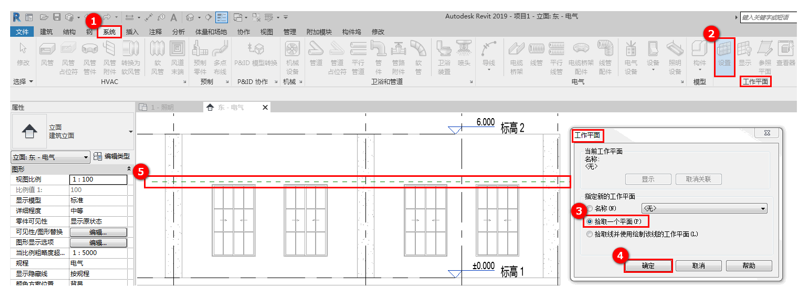

创建完成后,单击“系统”选项卡下“工作平面”面板中的“设置”工具,在“工作平面”选择框中选择“拾取一个平面”来指定新的工作平面,接着单击“确定”,移动鼠标光标拾取绘图区域中的参照平面。如图4.7-6所示。

4.7-6

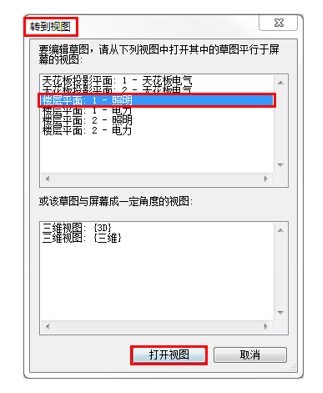

在弹出的“转到视图”对话框中找到“楼层平面:1-照明”,单击打开视图,将会自动切换到“1-照明”平面视图中。如图4.7-7所示。

4.7-7

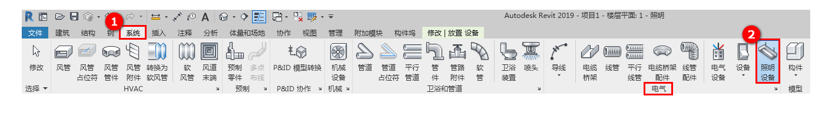

单击“系统”选项卡,在“系统”选项卡功能区的“电气”面板中单击“照明设备”工具命令。如图4.7-8所示。

4.7-8

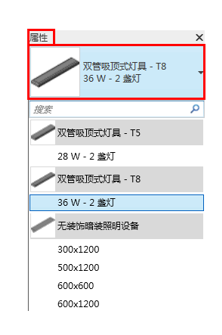

在“属性”面板中单击“类型选择器”下拉按钮,在下拉列表中选择合适的灯具类型进行布置。如图4.7-9所示。

4.7-9

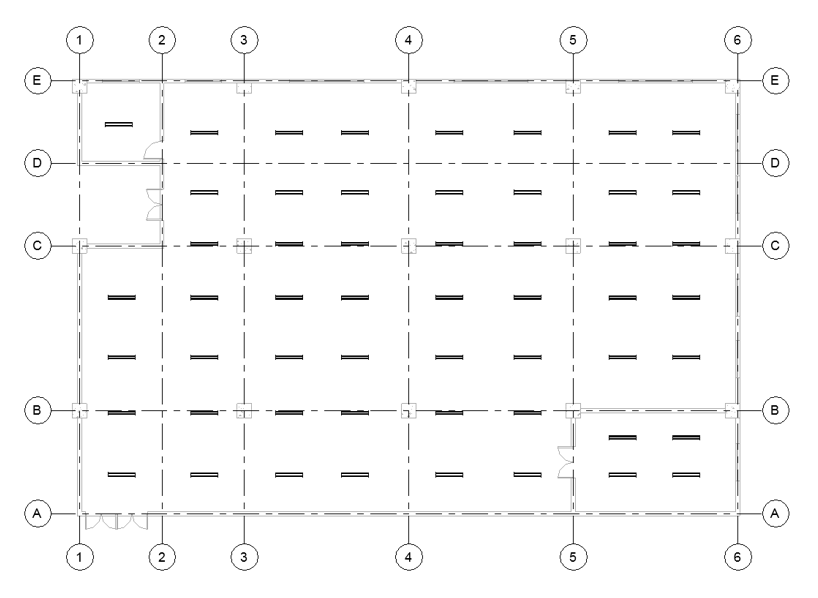

在“修改/放置设备”上下文选项卡中选择“放置在工作面上”进行放置照明灯具,按照题目要求,将灯具布置在指定的位置上。如图4.7-10所示。

4.7-10

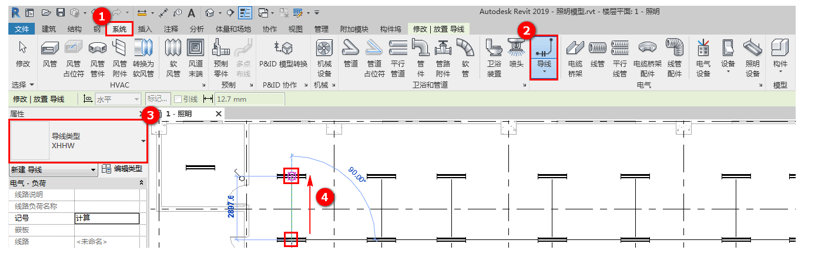

将灯具布置完成后,按照题中指定线路,使用导线将灯具连接起来。单击“系统”选项卡下方“电气”面板中的“导线”工具,选择“带倒角导线”进行绘制。移动鼠标光标,拾取绘图区域中照明灯具的电气连接件,单击鼠标左键,接着移动光标拾取相连接灯具的连接件再次单击鼠标左键。如图4.7-11所示。

4.7-11

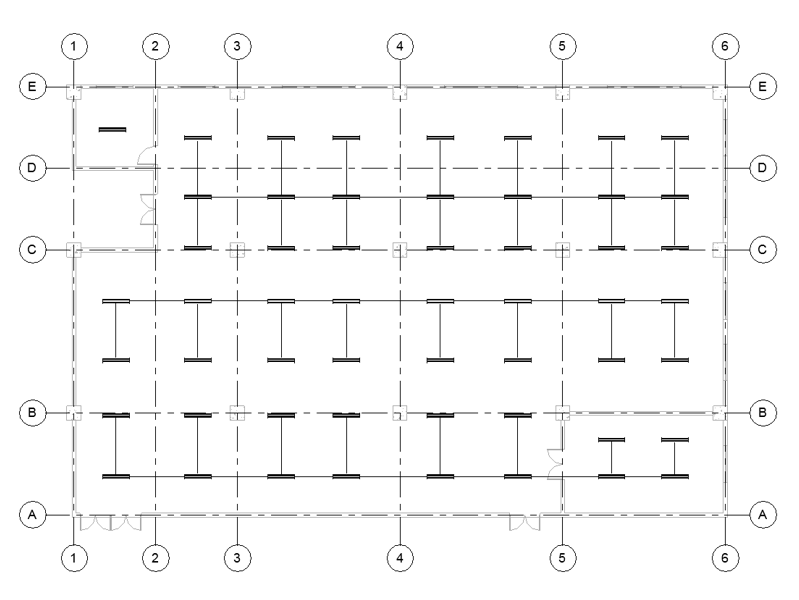

按照上诉方法依次将照明灯具进行连接。如图4.7-12所示。

4.7-12
接着布置开关,按照题目要求分别布置“单联单控开关”、“单联双控开关”和“双联单控开关”。题目中要求开关距地1.4m的位置进行暗装。

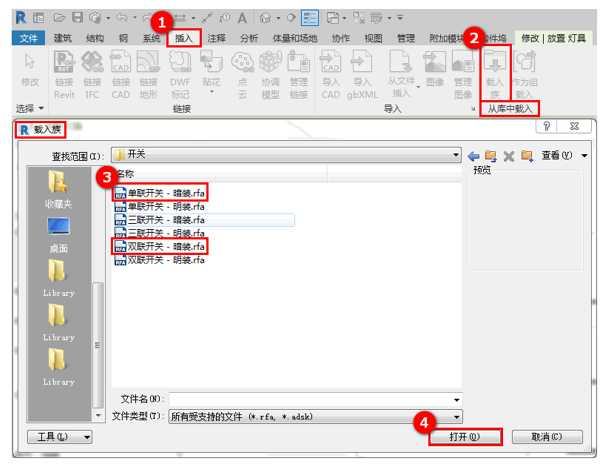

单击“插入”选项卡下方“从库中载入”面板上的“载入族”工具,依次双击打开“MEP”——“供配电”——“终端”——“开关”,在族库中选择“单联开关-暗装”及“双联开关-暗装”,单击“打开”将族载入到项目中。如图4.7-13所示。

4.7-13

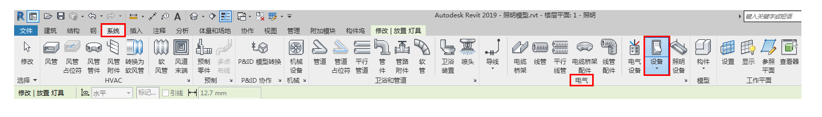

载入进来后,单击“系统”选项卡,在“电气”面板中单击“设备”工具命令的下拉按钮,选择“照明”类型。如图4.7-14所示。

4.7-14

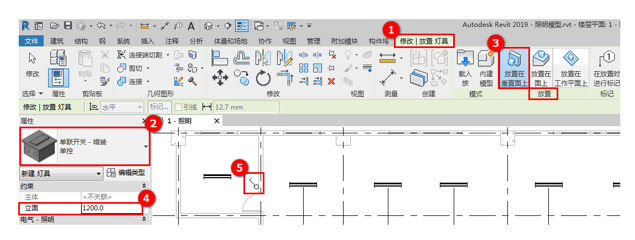

在“属性”面板中的“类型选择器”中选择符合要求的开关进行布置,将“修改/放置灯具”上下文选项卡中的“放置”方式设置为“放置在垂直面上”,根据题目要求将“属性”面板中开关的“立面”高度设置为1400mm。然后将开关布置在指定的位置上。如图4.7-15所示。

4.7-15

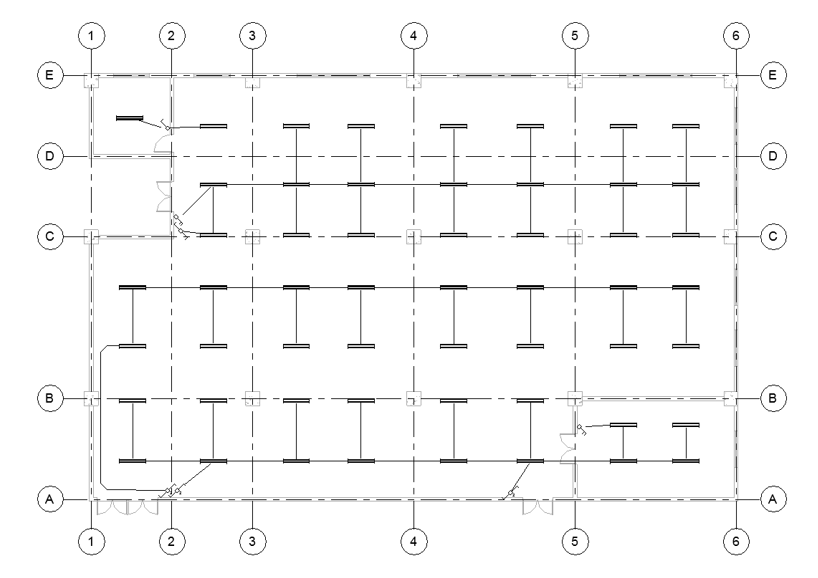

布置完成后,使用“带倒角导线”将开关与灯具连接起来,同样在拾取到电气连接件后单击鼠标左键,依次进行连接。如图4.7-16所示。

4.7-16

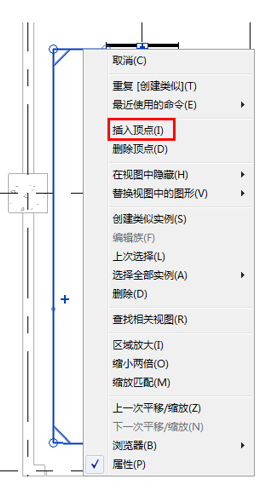

对于导线形成倒角的位置,可以使用插入顶点的方法将其变为直角导线。单击选中绘图区域中带倒角的导线,然后单击鼠标右键选中“插入顶点”命令,将顶点插入到倒角位置中。如图4.7-17所示。

4.7-17

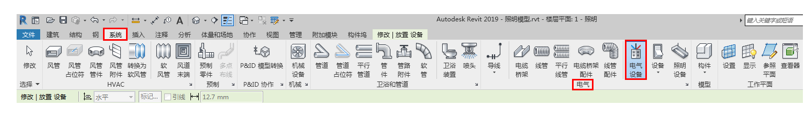

最后,对照明配电箱进行布置。单击“系统”选项卡下方“电气”面板中的“电气设备”工具。如图4.7-18所示。

4.7-18

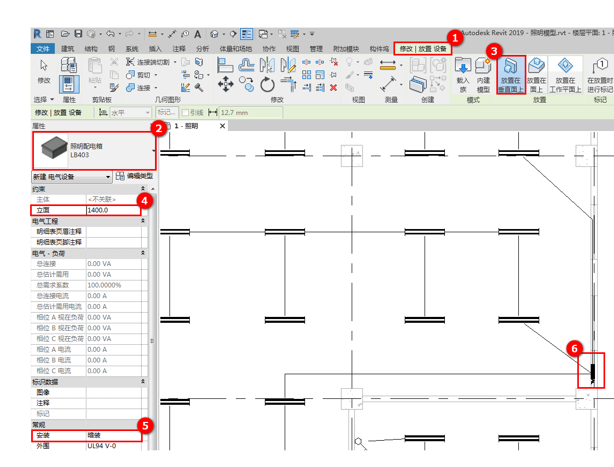

题目没有明确要求照明配电箱的类型,在“属性”面板中的“类型选择器”中选择合适的配电箱进行布置,在“修改/放置设备”上下文选项卡中将“放置”方式设置为“放置在垂直面上”,“属性”面板中的“立面”高度调整为1400mm,接着将配电箱布置在指定位置。接着使用“导线”将灯具与配电箱连接起来,对于倒角部分同样使用插入顶点的方法将其变为直角导线。如图4.7-19所示。

4.7-19
绘制完成后,切换至三维视图当中,模型如图4.7-20所示。

4.7-20
