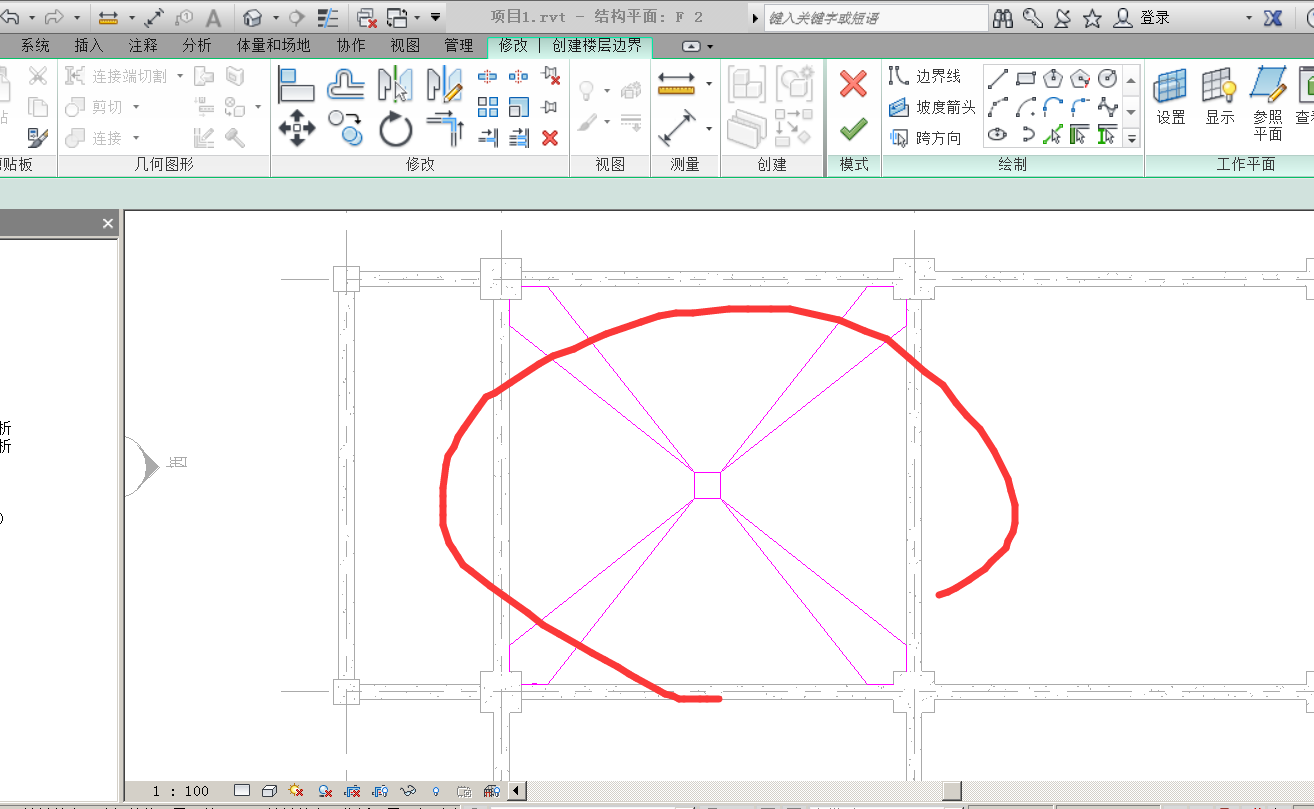

问题：这种漏斗怎么建模。
解答：可以通过楼板的修改子图元调整关键点的高程。
1、通过建筑板或者结构板命令先绘制出一整块的楼板。

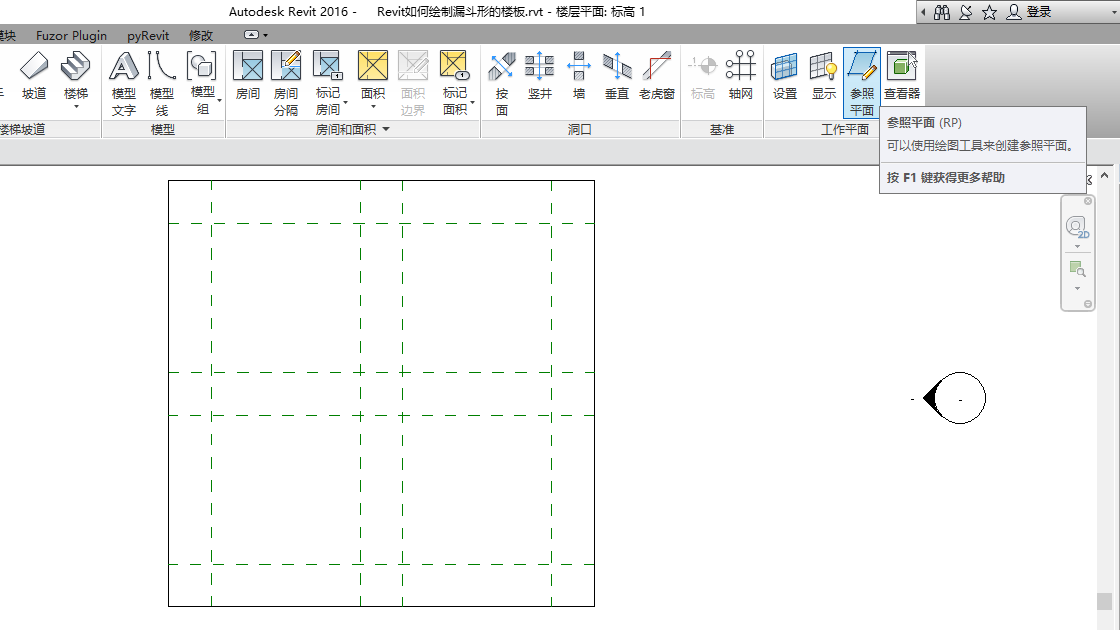

2、然后通过参照平面命令定位出控制高程的点所在的位置。
3、选中楼板之后，点击添加分割线命令，绘制出分割线。分割线的交点将是可以修改高程的点。

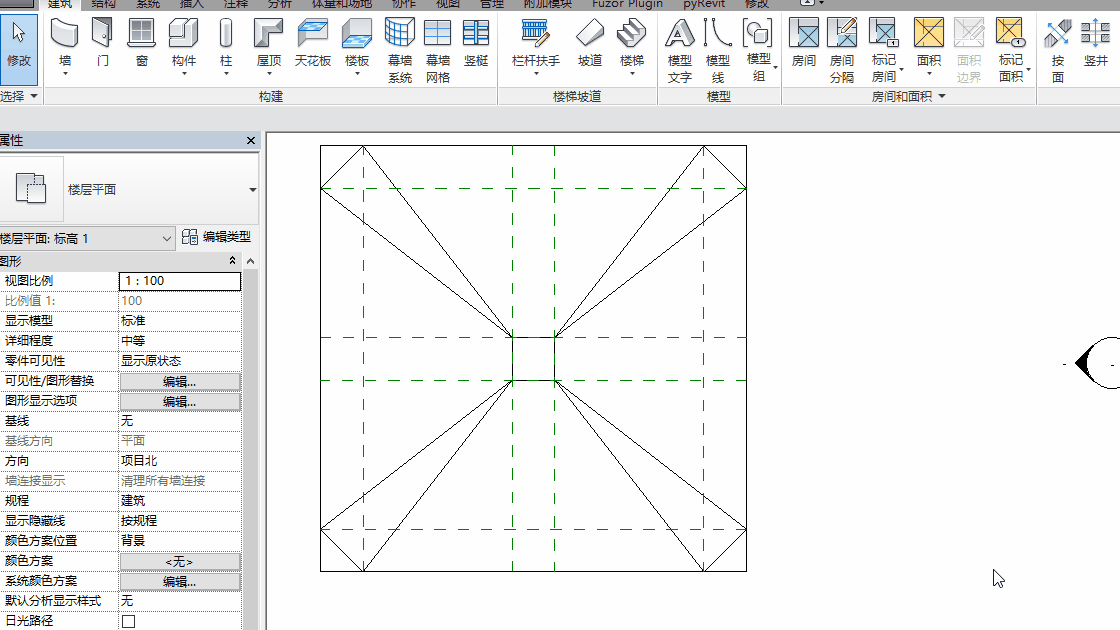

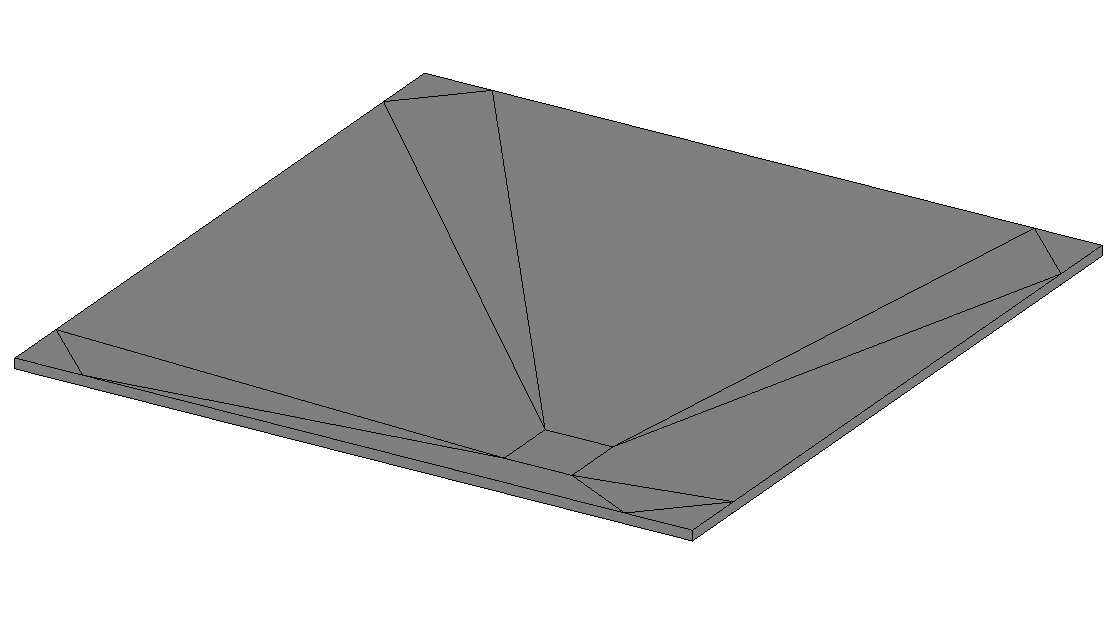

4、选中楼板之后，通过修改子图元命令修改关键点的高程。
本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
