在revit里，柱和板绘制完成后系统默认是重叠的，但是在实际施工中我们对板的施工要求是柱扣减板，今天就教你们如何在软件里更改

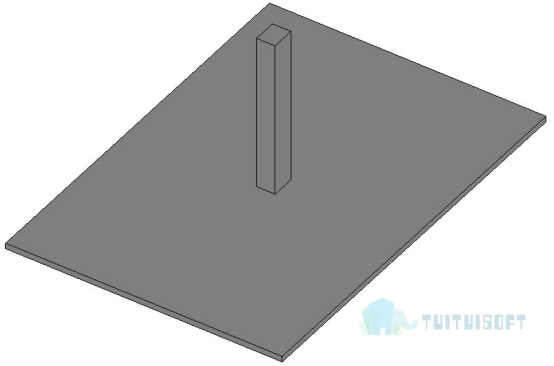

进入revit中绘制楼板与柱，如下图所示

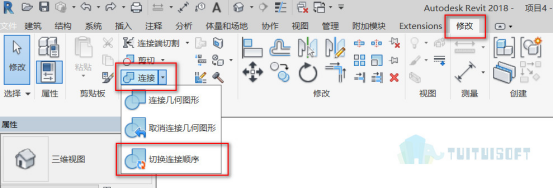

点击“修改”选项卡在“几何图形”面板下拉“连接”命令选择“切换连接顺序”功能，然后分别选中柱和板，操作如下图所示

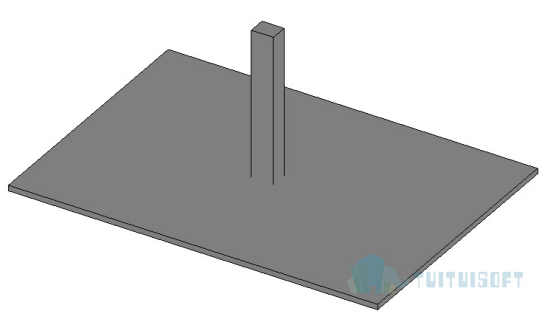

完成操作后，效果如下图所示
本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
