最近需要从Revit截图出一些做PPT的素材，然后发现了Revit剖面框的妙用。

首先来看看我的模型吧，进入【三维视图】，勾选属性面板中的“范围：剖面框”，这时三维模型中就出现了一个剖面框。（OK，到这里大家都是知道的~）

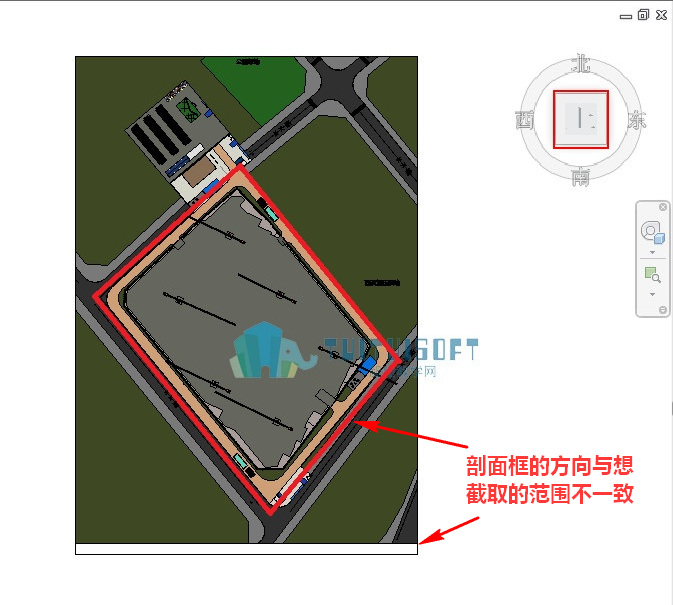

进入上立面视图，很清楚的可以看到：剖面框和所要截取的模型范围不一致，怎么办呢？

嗯嗯~~这就是小编要告诉你的啦！

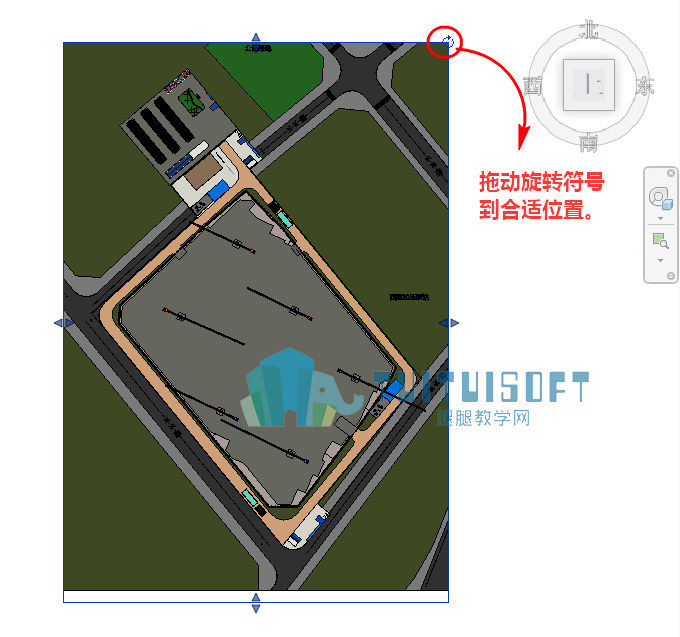

单击剖面框，激活剖面框，此时剖面框除了在激活状态下有6个方向的拖动柄外，在角点位置多了一个旋转符号。（进入上立面视图是为方便控制旋转方向哈~）这个旋转符号就是重点啦！！鼠标拖动旋转符号到合适的位置。这时剖面框就旋转了~

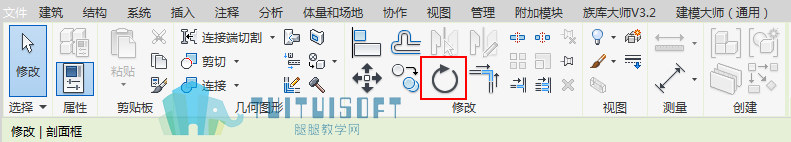

当然，你也可以在单击选中剖面框的状态下，利用我们修改面板的【旋转】命令也是OK的~

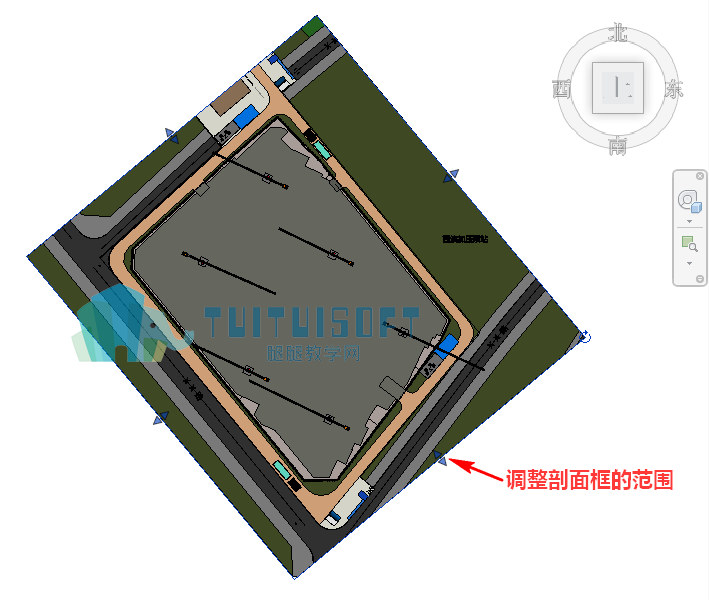

好了，最后就是拖动6个方向的拖柄，调整一下剖切的范围。

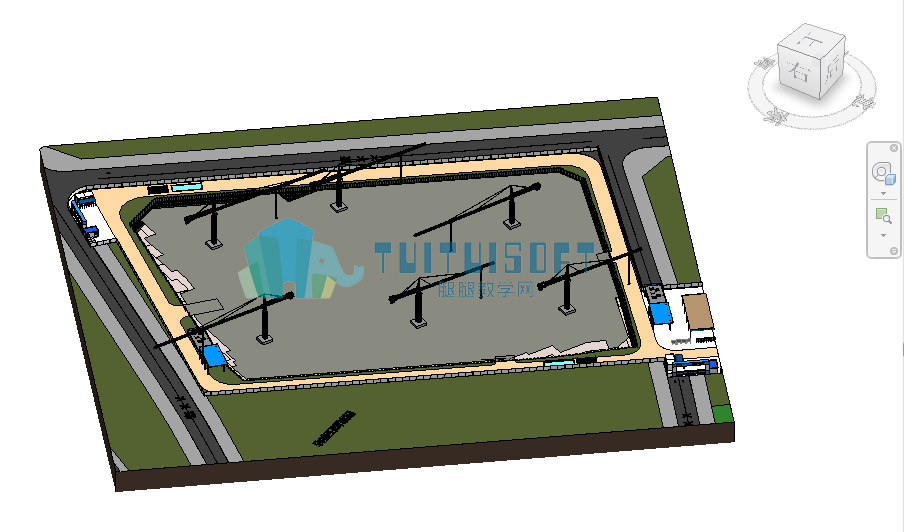

最后要出图片的时候，再把我们的剖面框隐藏（HH或者EH）就可以啦~

这样的图片是不是就简洁很多呢？
